от 405 000.00 руб.
Гарантия: 24 месяца со дня ввода в эксплуатацию оборудования / 36 месяцев от даты отгрузки оборудования
Нефтяная эмульсия, при давлении 1,5 МПа и температуре плюс 20°С, поступает во входной патрубок, нагревается за счет прямого контакта с ТЭНами и через выходной патрубок поступает с температурой 60°С (при расходе до 3м3/час) далее по технологической цепочке. Нефтяная эмульсия нагревается и доходит до заданной температуры в результате постоянного прямого теплообмена между ТЭНами и нагреваемой средой.
Проточная часть нагревателя выполнена из углеродистой стали 09Г2С, а сама греющая часть из нержавеющей стали 12Х18Н10Т. Температура поверхности нагревательных элементов и среды на выходе их нагревателя, контролируется первичными преобразователями и выдают сигнал 4..20мА на тиристорный шкаф управления. Шкаф управления нагревательной установкой вынесен во взрывобезопасную зону.
При размещении заявки на нагреватель возможна дополнительная комплектация изделия следующим оборудованием:
Проточная часть нагревателя выполнена из углеродистой стали 09Г2С, а сама греющая часть из нержавеющей стали 12Х18Н10Т. Температура поверхности нагревательных элементов и среды на выходе их нагревателя, контролируется первичными преобразователями и выдают сигнал 4..20мА на тиристорный шкаф управления. Шкаф управления нагревательной установкой вынесен во взрывобезопасную зону.

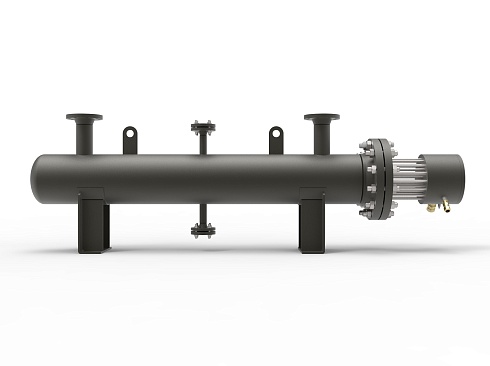

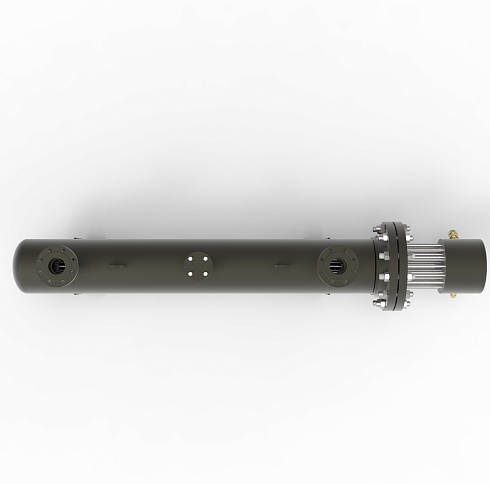

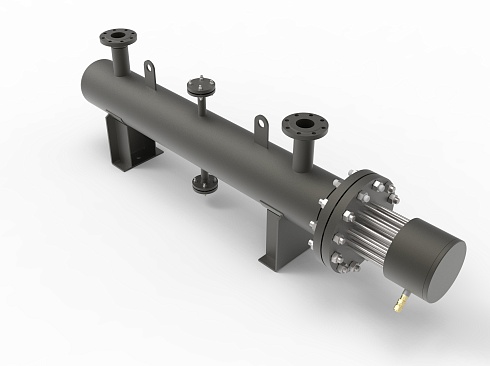

Конструкция проточного нагревателя нефти DEX-P-380-3-50-15 мощностью 15кВт
Взрывозащищенный проточный нагреватель состоит из греющей связки U – образных ТЭНов на фланцевой заглушке, и сосуда с входным и выходным, вентиляционным и сливным патрубком. Сосуд изготавливается в соответствие с требованиями ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
|
ВЗРЫВОЗАЩИЩЕННЫЙ ЦИРКУЛЯЦИОННЫЙ НАГРЕВАТЕЛЬ НЕФТЯНОЙ ЭМУЛЬСИИ DEX-Р-380-3-50-15 |
|
| Подключение | 380 В (3 фазы, 50 Гц ) |
| Мощность | 15кВт |
| Режим | Нормальный |
| Нагреваемая среда | Нефтяная эмульсия |
| Рабочее давление | 1,5МПа |
| Температура входе | плюс 20С |
| Температура на выходе | плюс 60С |
| Окружающая температура | -40/+30°C |
| Расчетный расход | 3нм3/час |
| Испытательное давление | 4.0МПа |
| Маркировка взрывозащиты | 1ExdIICT3Gb Х |
| Материал нагревательных элементов | 12Х18Н10Т |
| Фланцы | 150-40-11-1-Е ст.09Г2С ГОСТ 33259/2013 |
| Степень защиты | IP 66 |
| Вид установки | горизонтально |
| Соответствие стандартам | ТР ТС012/2011, ТР ТС 032/2013 |
| Климатическое исполнение | УХЛ1 |
При размещении заявки на нагреватель возможна дополнительная комплектация изделия следующим оборудованием:
- Теплоизоляция минеральной ватой с окожушкой из нержавеющей стали
- Теплоизоляция в виде съемного термочехла с окожушкой из нержавеющей стали
-
Взрывозащищенный / общепромышленный контакторный шкаф управления,
-
Общепромышленный тиристорный шкаф управления проточным нагревателем,
-
Взрывозащищенная вилка и розетка,
-
Взрывозащищенная аварийная грибовидная кнопка для отключения нагревателя
