от 1 220 000.00 руб.
Гарантия: 24 месяца со дня ввода в эксплуатацию оборудования / 36 месяцев от даты отгрузки оборудования
Товарная нефть, при давлении 6,3 МПа и температуре 2°С, поступает во входной патрубок, нагревается за счет прямого контакта с ТЭНами и через выходной патрубок поступает далее по технологической цепочке. Товарная нефть нагревается и доходит до заданной температуры в результате постоянного прямого теплообмена между ТЭНами и нагреваемой средой.
Проточная часть нагревателя выполнена из углеродистой стали 09Г2С, а сама греющая часть из нержавеющей стали 12Х18Н10Т. Температура поверхности нагревательных элементов и среды на выходе их нагревателя, контролируется первичными преобразователями и выдают сигнал 4..20мА на тиристорный шкаф управления. Шкаф управления нагревательной установкой вынесен во взрывобезопасную зону.
При размещении заявки на нагреватель возможна дополнительная комплектация изделия следующим оборудованием:
Проточная часть нагревателя выполнена из углеродистой стали 09Г2С, а сама греющая часть из нержавеющей стали 12Х18Н10Т. Температура поверхности нагревательных элементов и среды на выходе их нагревателя, контролируется первичными преобразователями и выдают сигнал 4..20мА на тиристорный шкаф управления. Шкаф управления нагревательной установкой вынесен во взрывобезопасную зону.

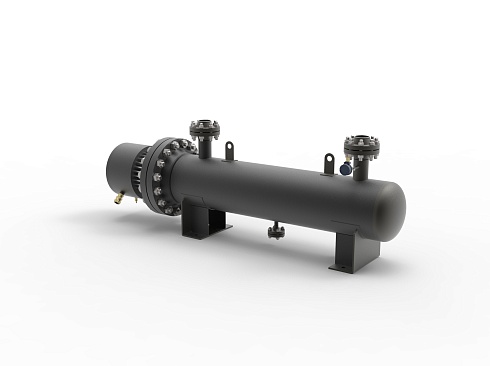

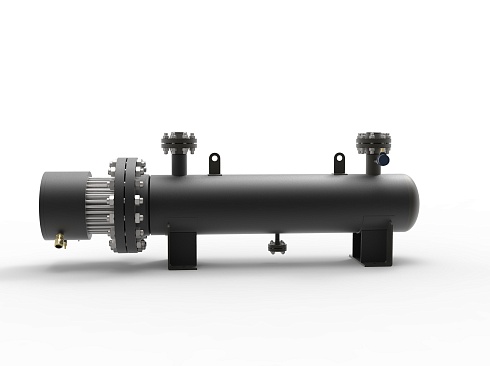

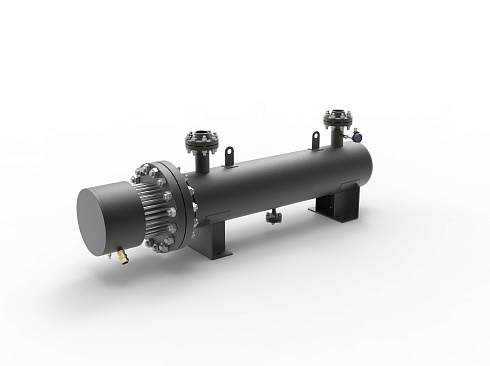

Конструкция проточного нагревателя нефти DEX-P-380-3-50-90 мощностью 90кВт
Взрывозащищенный проточный нагреватель состоит из греющей связки U – образных ТЭНов на фланцевой заглушке, и сосуда с входным и выходным, вентиляционным и сливным патрубком. Сосуд изготавливается в соответствие с требованиями ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
|
ВЗРЫВОЗАЩИЩЕННЫЙ ЦИРКУЛЯЦИОННЫЙ НАГРЕВАТЕЛЬ ТОВАРНОЙ НЕФТИ DEX-Р-380-3-50-90 |
|
| Подключение | 380 В (3 фазы, 50 Гц ) |
| Мощность | 90кВт |
| Режим | Нормальный |
| Нагреваемая среда | Товарная нефть |
| Рабочее давление | до 6,3 МПа |
| Температура входе | +2С |
| Температура на выходе | - |
| Окружающая температура | -40/+30°C |
| Расчетный расход | до 8,3 тонн/сутки |
| Испытательное давление | 6,3 МПа |
| Маркировка взрывозащиты | 1ExdIICT3Gb Х |
| Материал нагревательных элементов | 12Х18Н10Т |
| Фланцы | 100-63-11-1В-29Г2С-IV ГОСТ 33259-2013 |
| Степень защиты | IP 66 |
| Вид установки | горизонтально |
| Соответствие стандартам | ТР ТС012/2011, ТР ТС 032/2013 |
| Климатическое исполнение | УХЛ1 |
При размещении заявки на нагреватель возможна дополнительная комплектация изделия следующим оборудованием:
- Теплоизоляция минеральной ватой с окожушкой из нержавеющей стали
- Теплоизоляция в виде съемного термочехла с окожушкой из нержавеющей стали
-
Взрывозащищенный / общепромышленный контакторный шкаф управления,
-
Общепромышленный тиристорный шкаф управления проточным нагревателем,
-
Взрывозащищенная вилка и розетка,
-
Взрывозащищенная аварийная грибовидная кнопка для отключения нагревателя.
