Ведущий российский производитель компрессорного оборудования обратился в нашу компанию для подбора проточного нагревателя природного газа для турбодетандерного агрегата МТДА КС «Харбейская». Решением технической Задачи стал взрывозащищенный проточный нагреватель DEX-P-380-3-50-130 мощностью 130кВт.
Природный газ , при давлении 98 бар и температуре -2С, поступает во входной патрубок, нагревается за счет прямого контакта с ТЭНами и через выходной патрубок поступает далее по технологической цепочке с температурой +39С при расходе 3010 кг/ч. Газ нагревается и доходит до заданной температуры в результате постоянного прямого теплообмена между ТЭНами и нагреваемой средой.

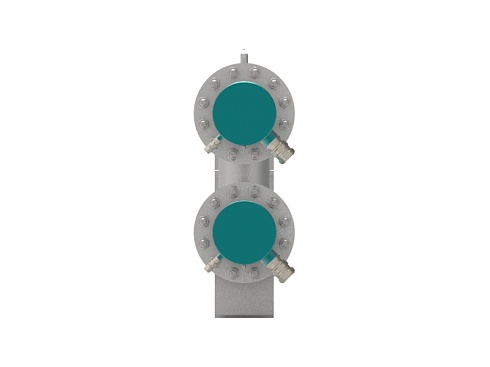

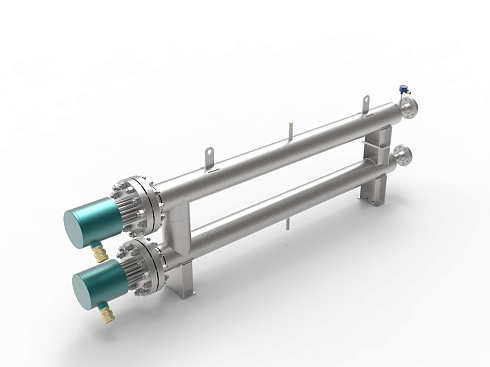

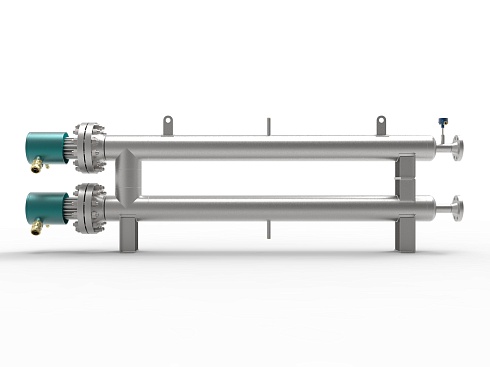

Конструкция проточного нагревателя DEX-P-380-3-50-130 мощностью 130кВт
Взрывозащищенный проточный нагреватель состоит из греющей связки U – образных ТЭНов на глухом фланце, и сосуда с входным и выходным, вентиляционным и сливным патрубком.
| Параметр | Значение |
| Подключение | 380 В (3 фазы+N, 50 Гц ) |
| Режим | Нормальный |
| Нагреваемая среда | Природный газ (98% метан) |
| Рабочее давление | 98 Бар |
| Температура вход | -2°C |
| Температура выход | +39°C |
| Окружающая температура | +5/+40°C |
| Расчетный расход | 3010 кг/ч |
| Испытательное давление | 100,0 Бар (изб.) |
| Допустимый перепад давления | 0,5 Бар |
| Маркировка взрывозащиты | 1ExdIICT3Gb Х |
| Материал нагревательных элементов | 12Х18Н10Т |
| Материал изготовления сосуда | 12Х18Н10Т |
| Фланцы | 65-100-11-1-J-12Х18Н10Т-IV ГОСТ 33259-2015, |
| Мощность | 130 000Вт |
| Степень защиты | IP 66 |
| Вид установки | горизонтально |
| Соответствие стандартам | ТР ТС012/2011, ТР ТС032/2015, ТР ТС 010/2011 |
| Климатическое исполнение | УХЛ1 |
