По заказу крупного компрессорного завода нашей компанией сконструирован и изготовлена серия взрывозащищенных электронагревателей масла DEX–F-380-3-50-4 мощностью 4кВт.
Особенностью конкретно данной партии нагревателей является возможность замены нагревательных элементов без слива масла из маслобака сиситемы блока компрессора. Это обеспечивается использованием сменных патронных нагревательных элементов.

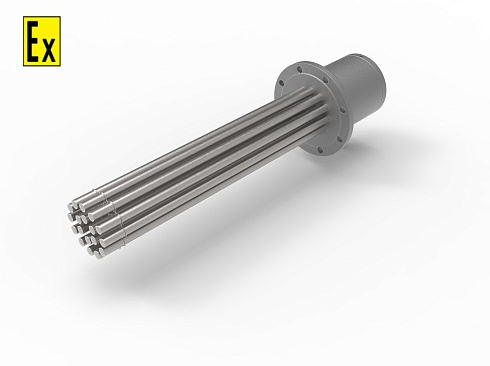

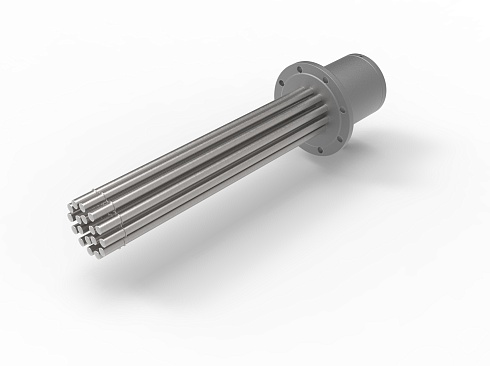

Конструкция DEX–F-380-3-50-4

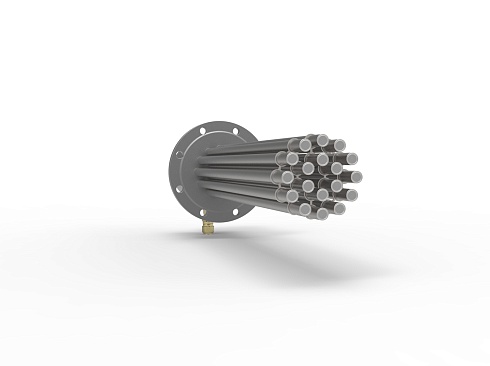

В конструкции данного нагревателя используются патронные нагревательные элементы, которые приварены к фланцевой заглушке по размера ГОСТ33259-2013 сваркой методом TIG. Электрические контакты нагревательных элементов выведены во взрывозащищенную клеммную коробку в которой размещены как клеммные зажимы так и элементы управления (электромеханические термостаты. В защитных гильзах (термокарманах) размещаются датчики температуры нагревательных элементов.

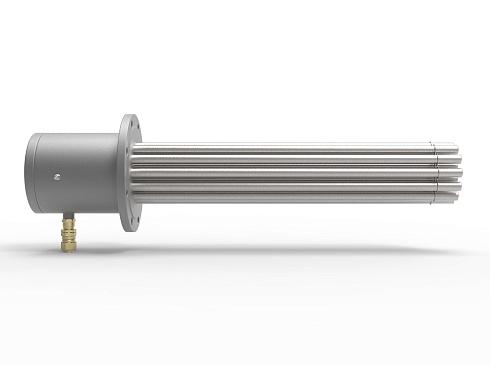

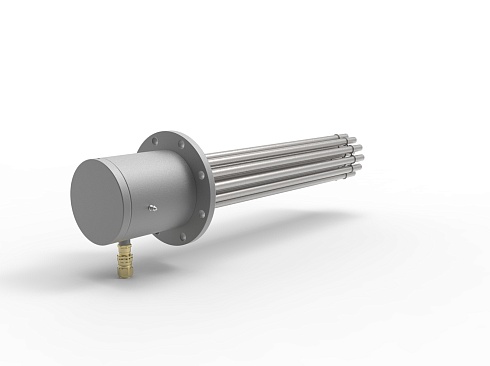

На боковой поверхности коробки расположен кабельный ввод , под бронированный кабель, через который подводится силовой кабель.
| Параметр | Значение |
| Режим | Нормальный |
| Нагреваемая среда | Масло ТП-22С |
| Рабочее давление | 0,1 Бар |
| Температура вход | 0°C |
| Температура нагрева | 15°C |
| Окружающая температура | +5/+40°C |
| Расчетный расход | - |
| Испытательное давление | 6 Бар (изб.) |
| Допустимый перепад давления | - |
| Маркировка взрывозащиты | 1ExdIICT4Gb Х |
| Материал нагревательных элементов | 12Х18Н10Т |
| Материал изготовления клеммной коробки | 09Г2С |

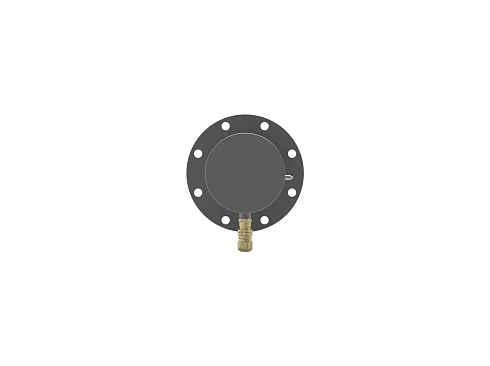

| Фланцевая заглушка | 150-6-11-1-В-09Г2С-IV ГОСТ 33259-2015 |
| Мощность | 4000Вт |
| Степень защиты | IP 66 |
| Вид установки | горизонтально |
| Соответствие стандартам | ТР ТС012/2011, ТР ТС 010/2011 |
| Климатическое исполнение | УХЛ1 |
