ИЗГОТОВЛЕНИЕ ПО ТЗ ЗАКАЗЧИКА.
Подробнее
Краткие технические характеристики
Мощность 287.5кВт
Маркировка взрывозащиты 1Ex db IIC T1 Gb X
Рабочее давление (изб): 0,6 МПа
Расчетное давление (изб): 0,75 МПа
Температура среды на выходе: +330C,
Среда: Метановая фракция
Присоединительный фланец BL RF 8" 300 lbs
Материал изготовления:
Коробка клеммная: 09Г2С,
Фланец, теплоотводящие экраны: AISI316
Перегородки: AISI304
Связка ТЭН: AISI321
Мощность 287.5кВт
Маркировка взрывозащиты 1Ex db IIC T1 Gb X
Рабочее давление (изб): 0,6 МПа
Расчетное давление (изб): 0,75 МПа
Температура среды на выходе: +330C,
Среда: Метановая фракция
Присоединительный фланец BL RF 8" 300 lbs
Материал изготовления:
Коробка клеммная: 09Г2С,
Фланец, теплоотводящие экраны: AISI316
Перегородки: AISI304
Связка ТЭН: AISI321
По заказу ООО «Ангарский завод полимеров» нашей компанией был изготовлен фланцевый нагреватель для нагрева метановой фракции. Нагреватель изготовлен на замену импортному пучку ТЭН входящего в состав существующего проточного нагревателя Заказчика. Нагреватель полностью соответсвует габаритно-присоединительным размерам импортного аналога, что позволяет его разместить в имеющемся на установке Заказчика сосуде.

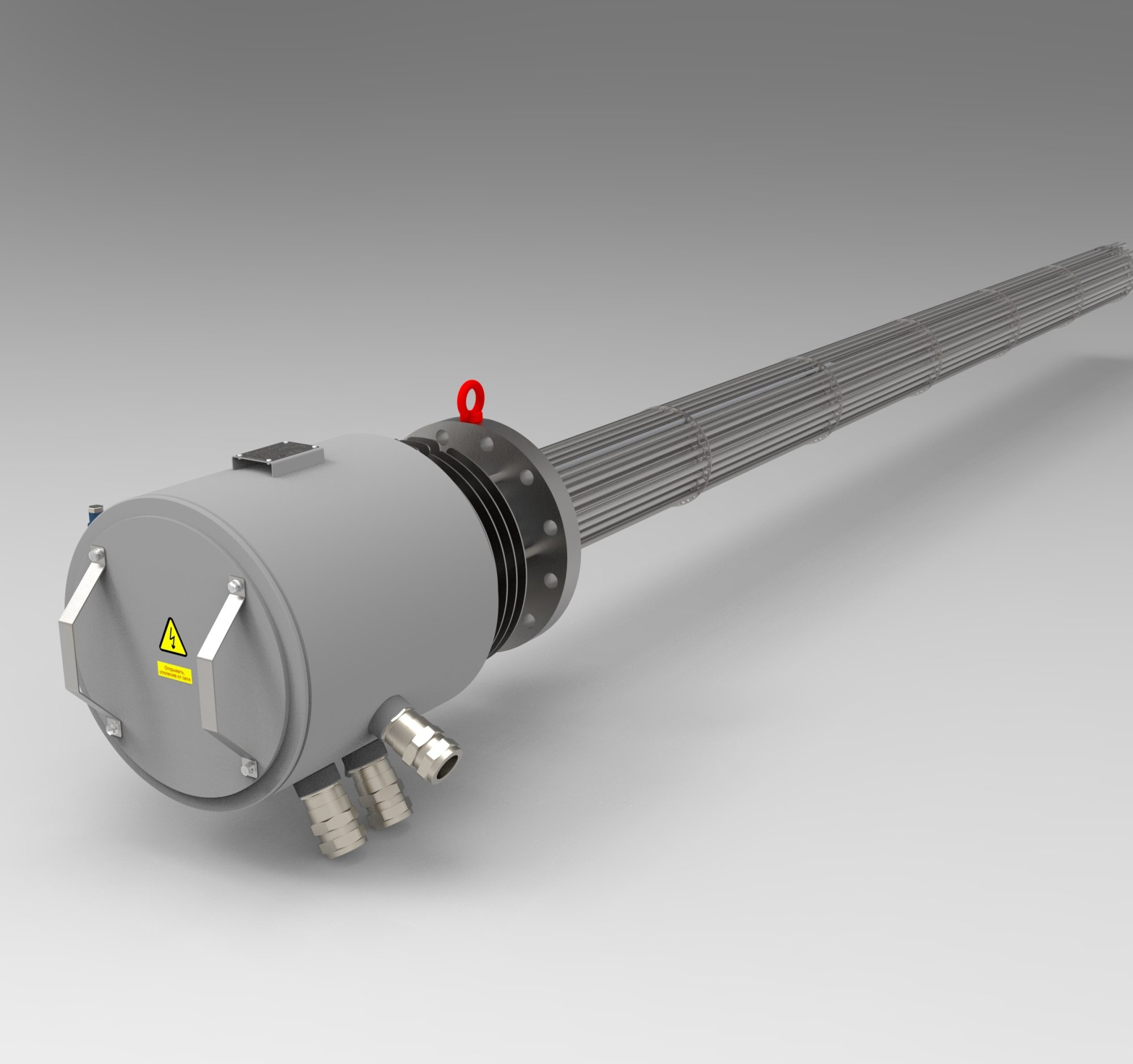

Конструкция нагревателя DEX-F-380-3-50-287.
Нагреватель состоит из пучка тэн (24 ед) приваренных к присоединительному фланцу методом АДС сварки.

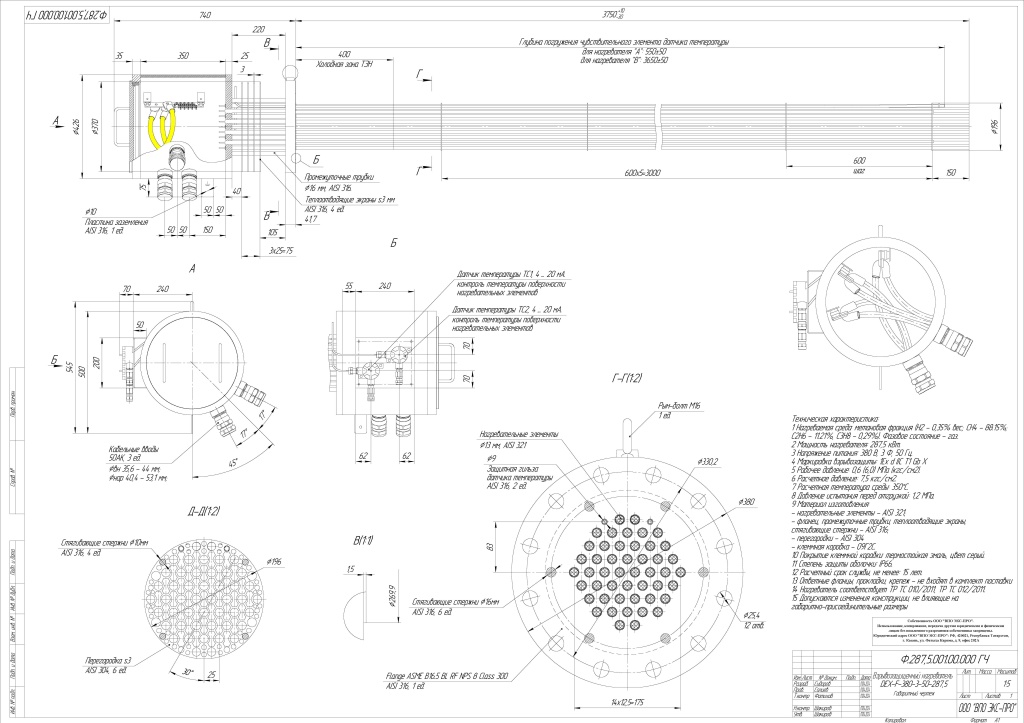

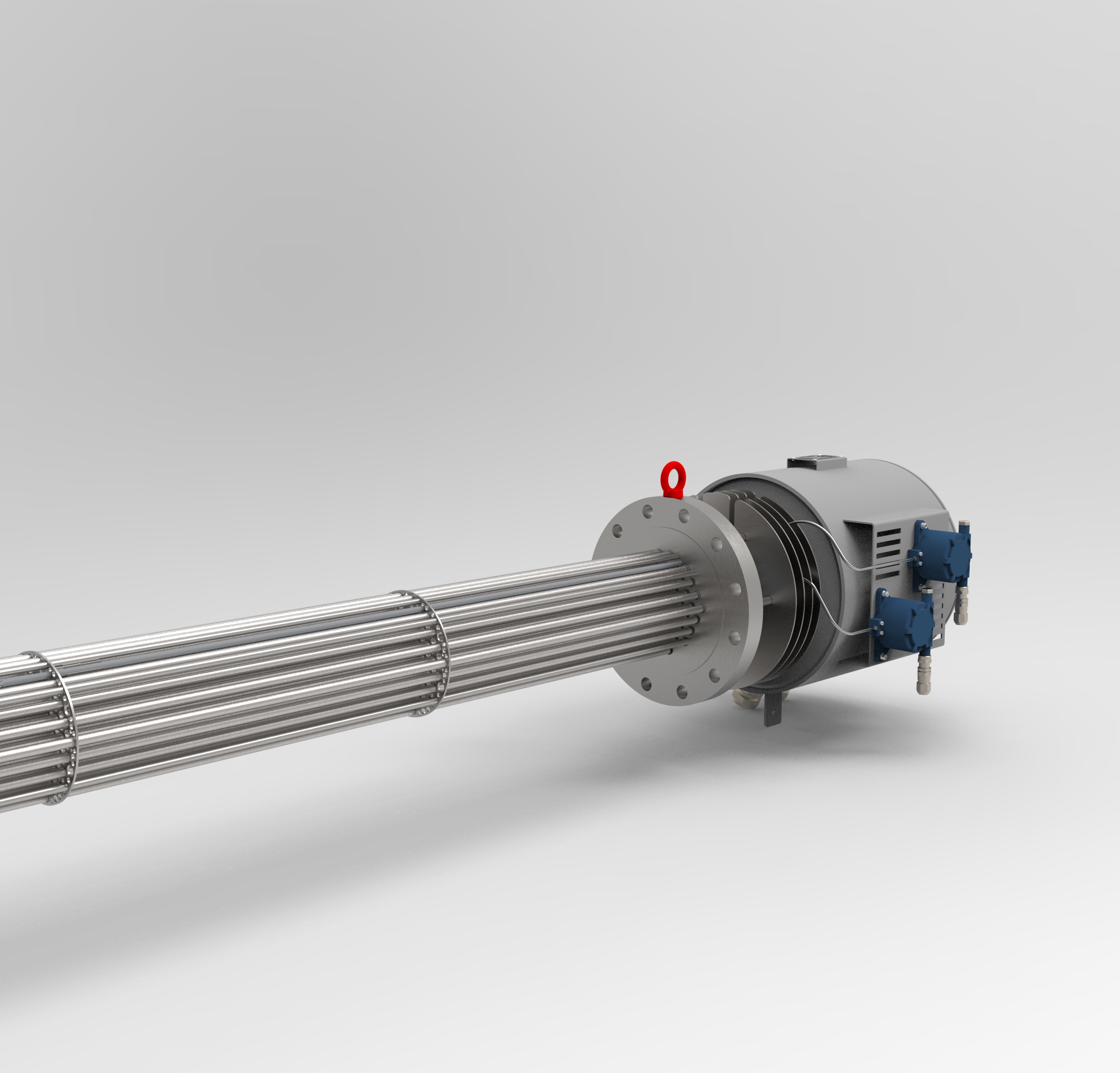

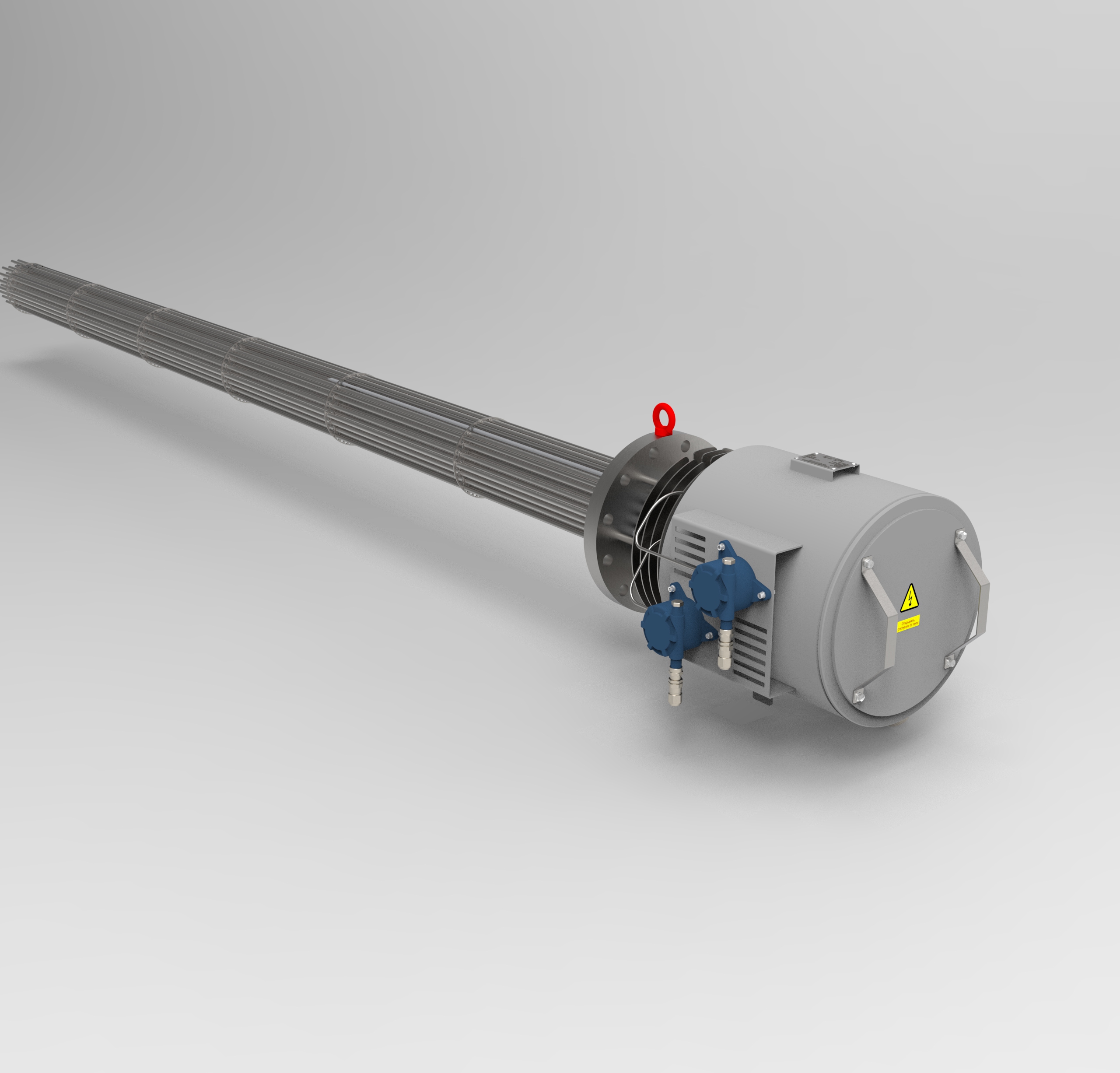

Нагревательные элементы выполнены из бесшовных трубок увеличенной толщины (1,2мм). Внутри коробки находятся силовые медные шины для подключения питающего кабеля Заказчика (отображено на ГЧ ниже). На вынесенном кронштейне коробки расположены датчики температуры (тип К) пучка нагревательных элементов. На поверхности коробки расположены кабельные ввода, под силовой бронированный кабель Заказчика.
Примечание:
Перед отгрузкой оборудования все фланцевые нагреватели проходят гидравлические испытания в испытательном сосуде.
При задаче изготовления аналога импортного фланцевого нагревателя, просим Вас предоставить чертежи существующего сосуда для соблюдения габаритно-присоединительных размеров, выполнения прочностных и теплогидравлических расчетов.
