ИЗГОТОВЛЕНИЕ ПО ТЗ ЗАКАЗЧИКА.
Подробнее
Краткие технические характеристики
Мощность 220кВт
Маркировка взрывозащиты 1Ex еb IIC T3 Gb X
Рабочее давление (изб): 0,025 МПа
Расчетное давление (изб): 0,035 МПа
Температура среды (поддержание): +204C,
Среда: триэтиленгликоль (ТЭГ) 100%
Присоединительный фланец BL RF 12" 150 lbs
Материал изготовления:
Коробка, фланец, перегородки: 12Х18Н10Т,
Связка ТЭН: 316L
Мощность 220кВт
Маркировка взрывозащиты 1Ex еb IIC T3 Gb X
Рабочее давление (изб): 0,025 МПа
Расчетное давление (изб): 0,035 МПа
Температура среды (поддержание): +204C,
Среда: триэтиленгликоль (ТЭГ) 100%
Присоединительный фланец BL RF 12" 150 lbs
Материал изготовления:
Коробка, фланец, перегородки: 12Х18Н10Т,
Связка ТЭН: 316L
По заказу ООО «ЛУКОЙЛ-Нижневолжскнефть» нашей компанией был изготовлен подогреватель триэтиленгликоля в составе установки осушки газа/регенерации гликоля (Е-3305). Нагреватель изготовлен на замену импортному изделию входящего в состав ребойлера гликоля Заказчика.

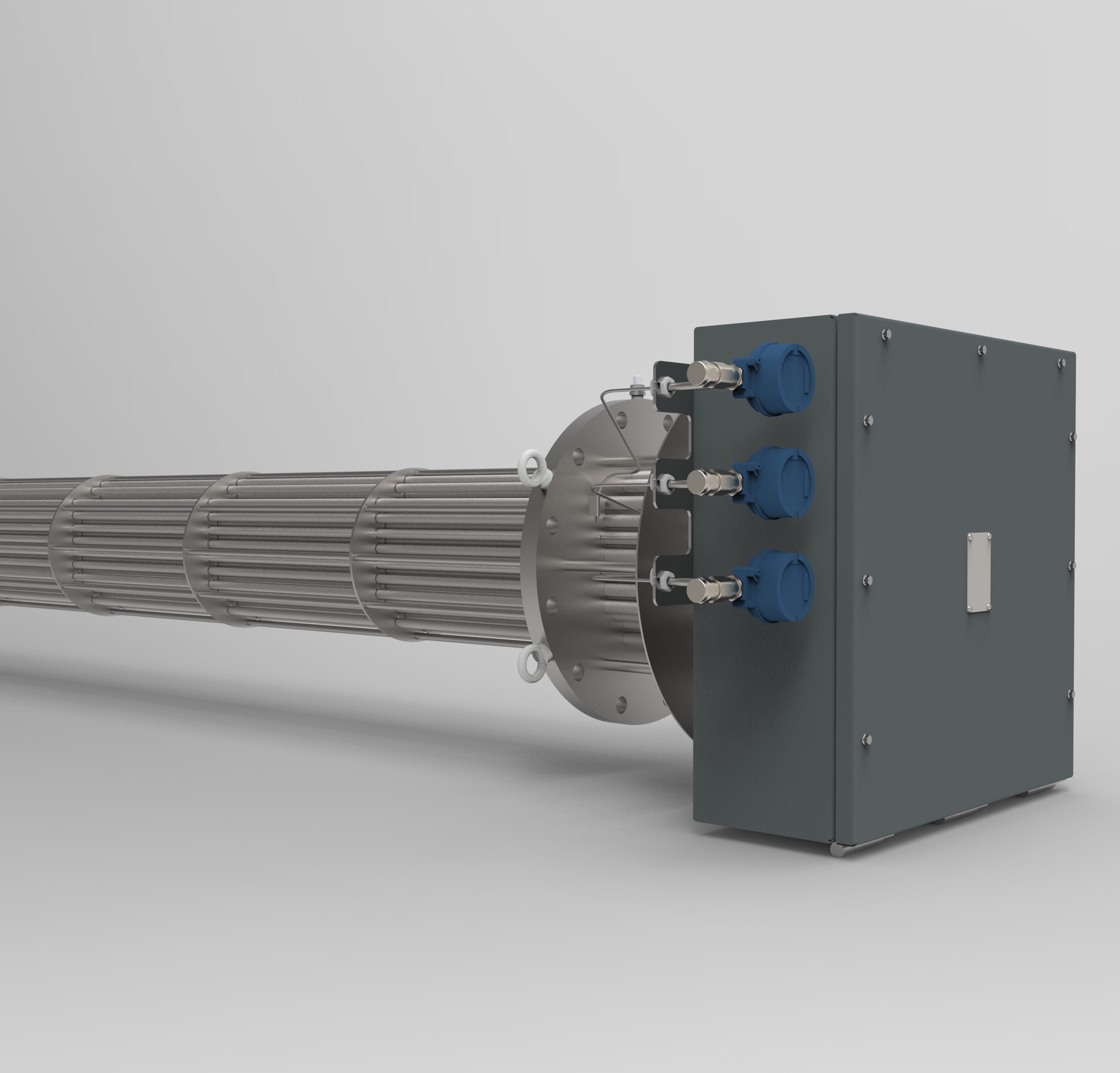

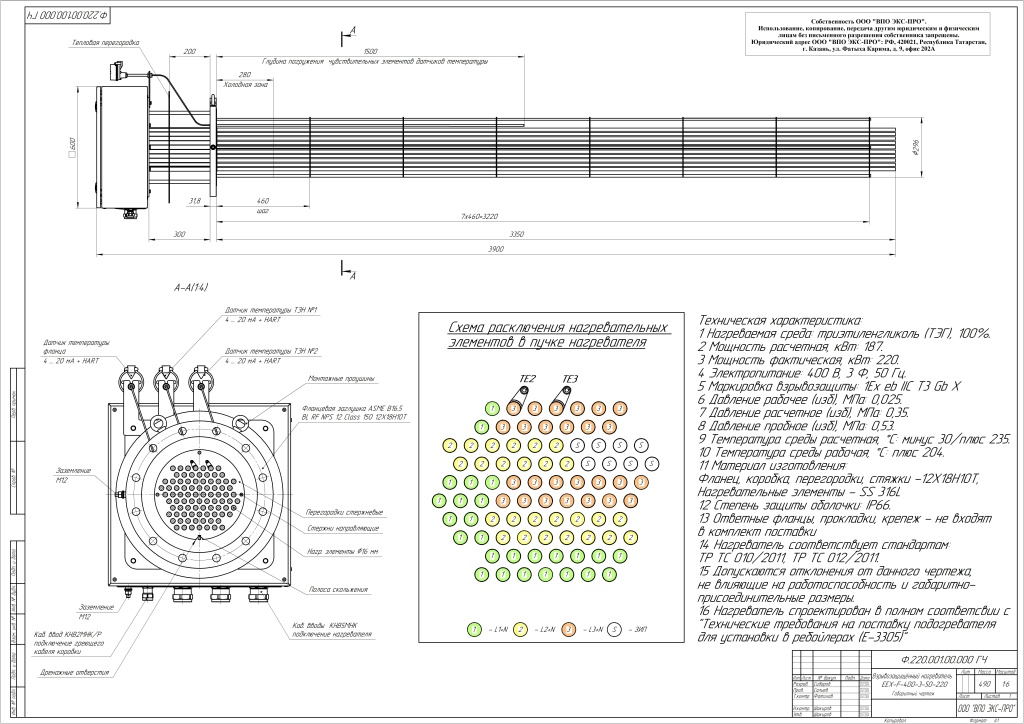

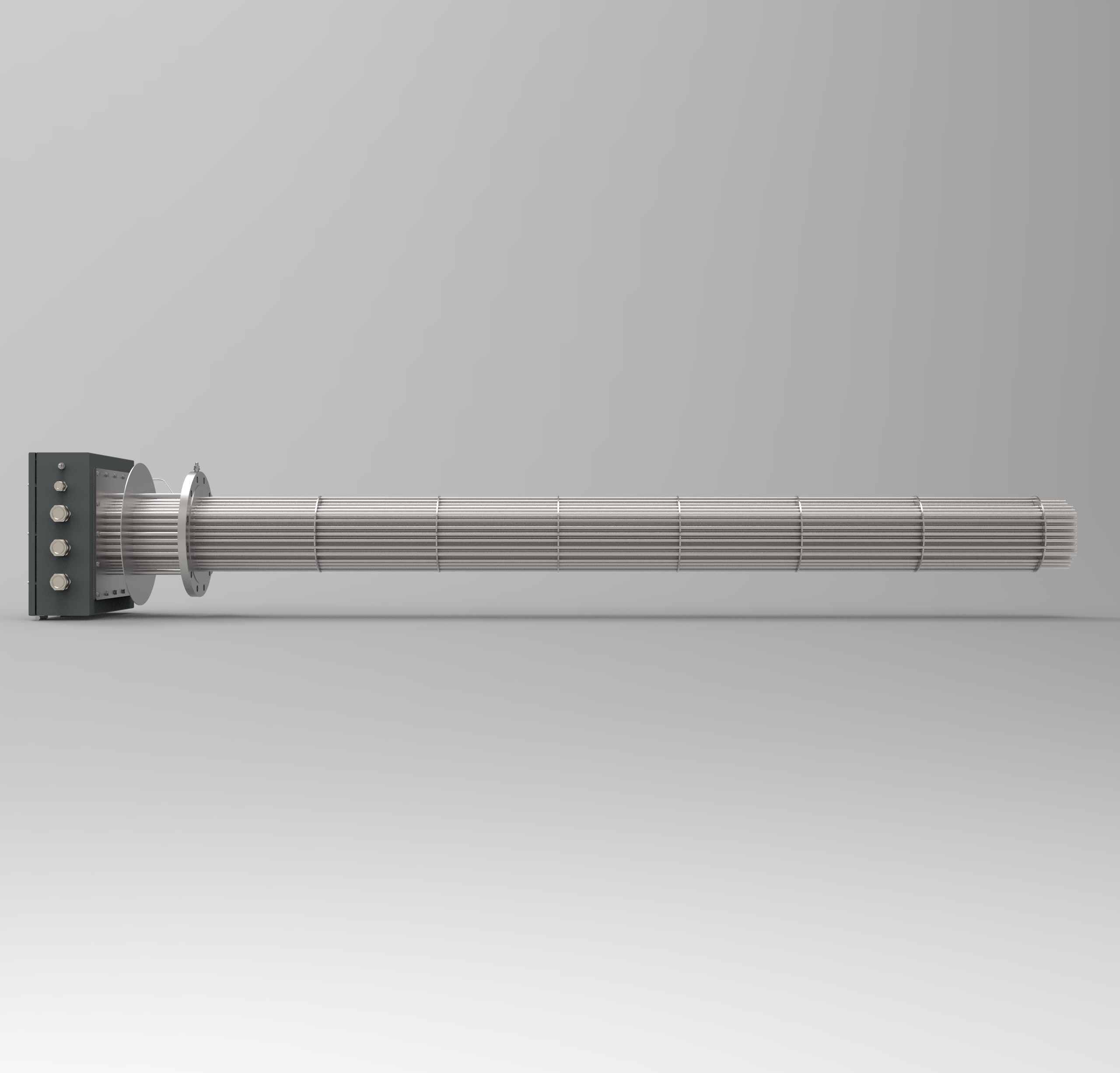

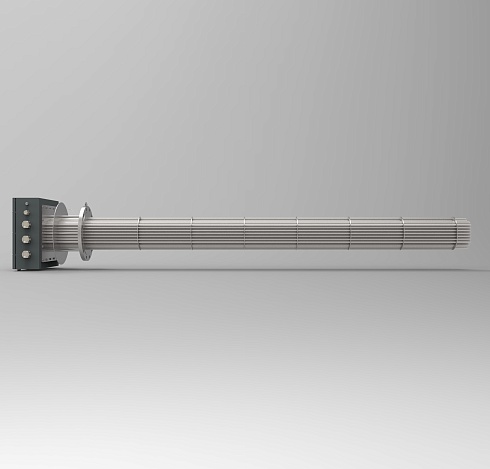

Конструкция нагревателя EEX-F-400-3-50-220.
Нагреватель состоит из пучка нагревательных элементов приваренных к присоединительному фланцу методом АДС сварки.

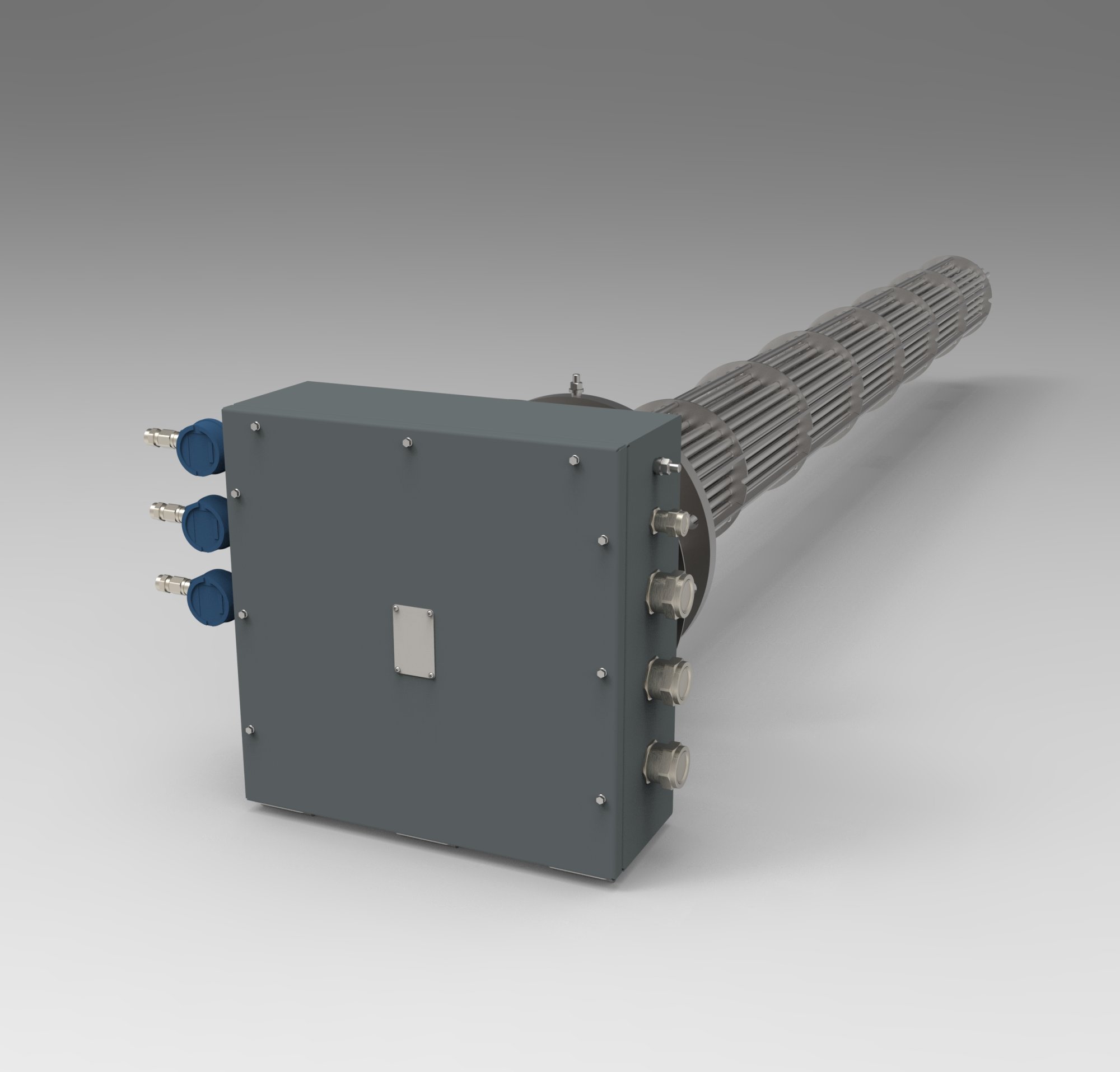

Нагревательные элементы выполнены из бесшовных трубок увеличенной толщины (1,2мм). Клеммная коробка, крышка, петли коробки и фланец выполнены из нержавеющей стали. Внутри коробки находятся силовые медные шины для подключения питающего кабеля Заказчика. На вынесенном кронштейне коробки расположены датчики температуры (Pt100) пучка нагревательных элементов.
В конструкции пучка встроены порядка 10% запасных нагревательных элементов (вварены но не расключены на медные силовые шины в клеммной коробке). На боковой поверхности коробки расположены кабельные ввода, под небронированный кабель.
Примечание:
Перед отгрузкой оборудования все фланцевые нагреватели проходят гидравлические испытания в испытательном сосуде.
Конструкция нагревателя EEX-F-400-3-50-220.
Нагреватель состоит из пучка нагревательных элементов приваренных к присоединительному фланцу методом АДС сварки.
Нагревательные элементы выполнены из бесшовных трубок увеличенной толщины (1,2мм). Клеммная коробка, крышка, петли коробки и фланец выполнены из нержавеющей стали. Внутри коробки находятся силовые медные шины для подключения питающего кабеля Заказчика. На вынесенном кронштейне коробки расположены датчики температуры (Pt100) пучка нагревательных элементов.
В конструкции пучка встроены порядка 10% запасных нагревательных элементов (вварены но не расключены на медные силовые шины в клеммной коробке). На боковой поверхности коробки расположены кабельные ввода, под небронированный кабель.
Примечание:
Перед отгрузкой оборудования все фланцевые нагреватели проходят гидравлические испытания в испытательном сосуде.
