ИЗГОТОВЛЕНИЕ ПО ТЗ ЗАКАЗЧИКА.
Подробнее
Краткие технические характеристики
Мощность 6 кВт
Маркировка взрывозащиты 1Ex db IIC T3 Gb X
Рабочее давление (изб): 3,8 МПа
Расчетное давление (изб): 4,7 МПа
Среда: ВСГ (водород 97%)
Присоединительный фланец BL RF 3" 600 lbs
Материал изготовления:
Коробка клеммная: 09Г2С
Фланец: 15ХМ
Перегородки: AISI 321
Связка ТЭН: INCOLOY 800
Мощность 6 кВт
Маркировка взрывозащиты 1Ex db IIC T3 Gb X
Рабочее давление (изб): 3,8 МПа
Расчетное давление (изб): 4,7 МПа
Среда: ВСГ (водород 97%)
Присоединительный фланец BL RF 3" 600 lbs
Материал изготовления:
Коробка клеммная: 09Г2С
Фланец: 15ХМ
Перегородки: AISI 321
Связка ТЭН: INCOLOY 800
По заказу АО «Ангарская нефтехимическая компания"» нашей компанией был изготовлен фланцевый нагреватель водорода. Нагреватель изготовлен на замену импортному пучку ТЭН входящего в состав существующего проточного нагревателя Заказчика. Нагреватель полностью соответсвует габаритно-присоединительным размерам импортного аналога, что позволяет его разместить в имеющемся на установке Заказчика сосуде. Обьект "Комбинированная установка сернокислотного алкинирования" АО АНХК.

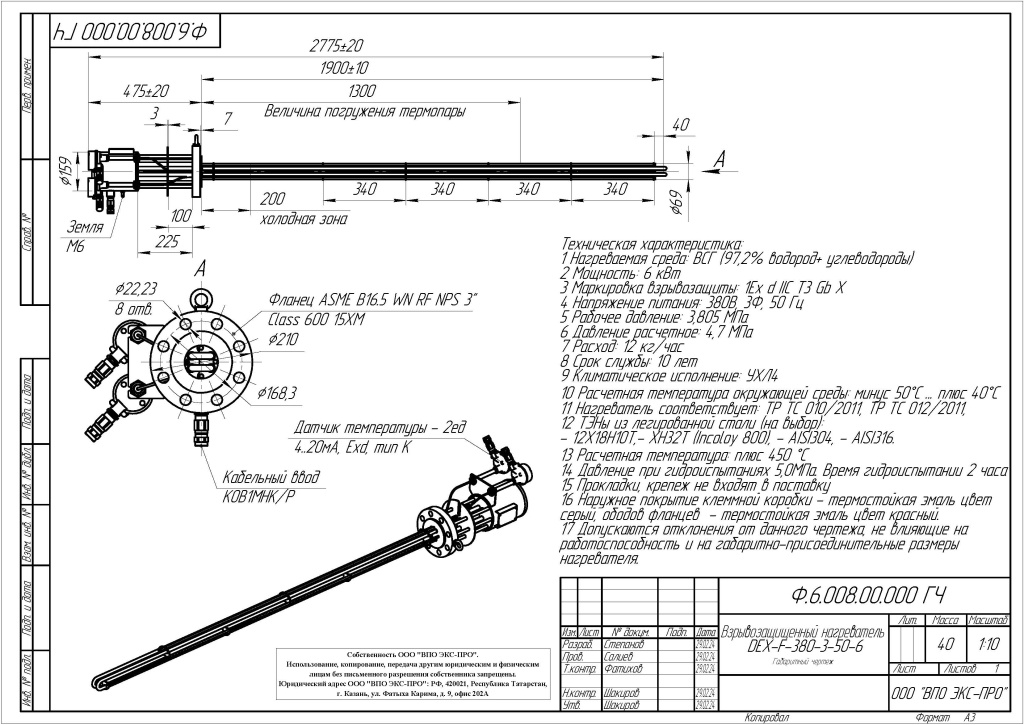

Конструкция нагревателя DEX-F-380-3-50-6.

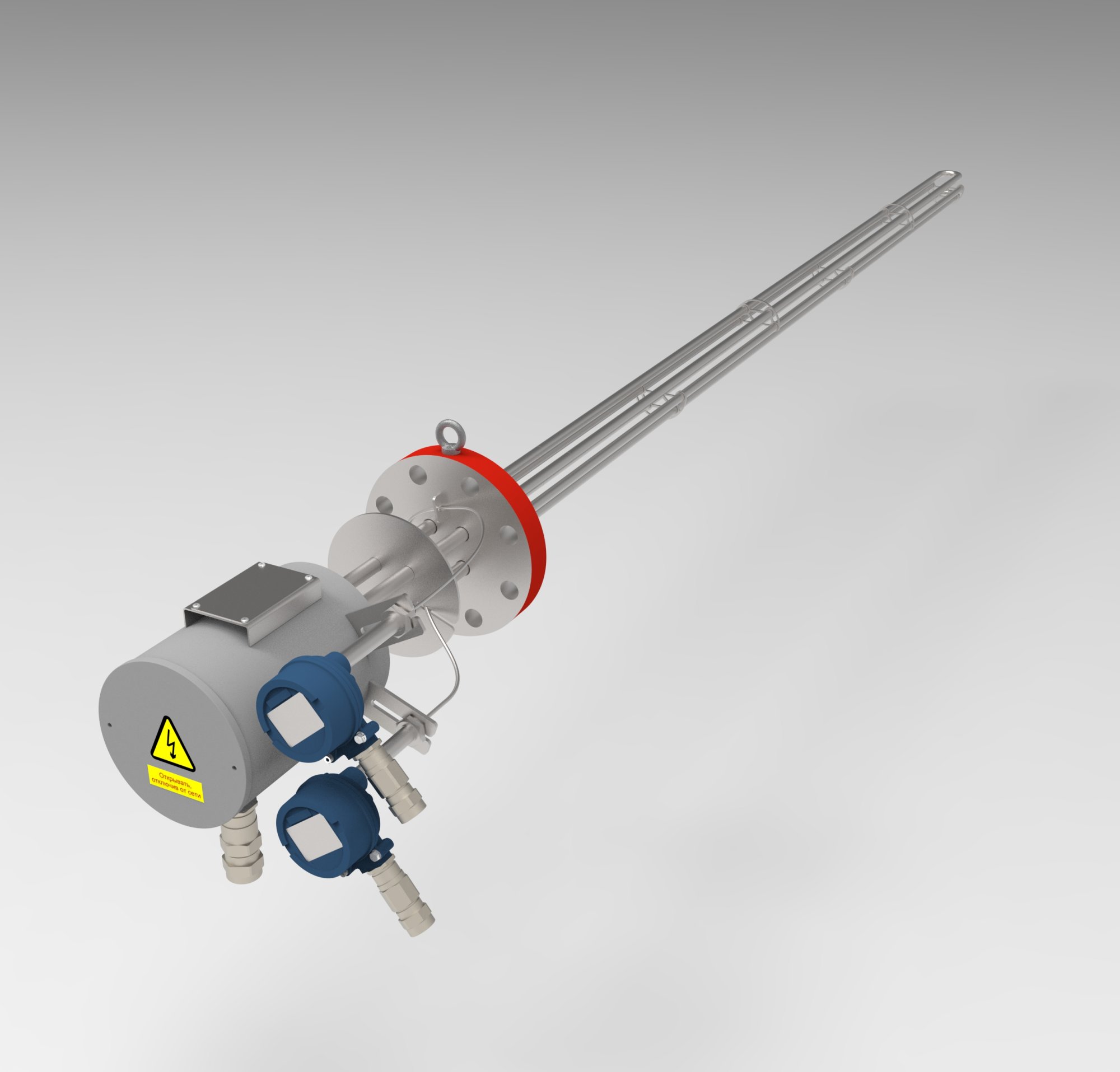

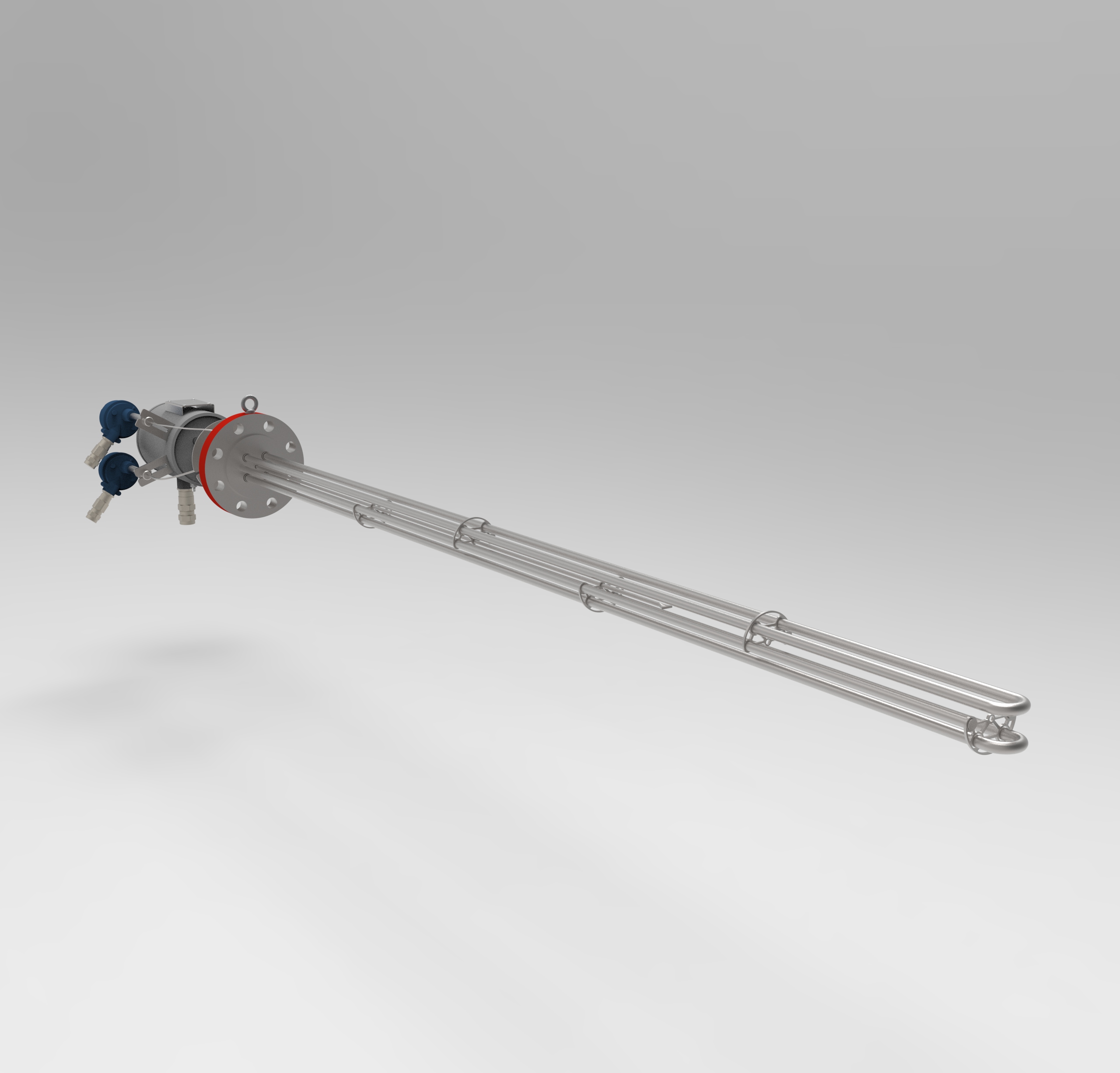

Нагреватель состоит из пучка тэн приваренных к присоединительному фланцу методом АДС сварки.

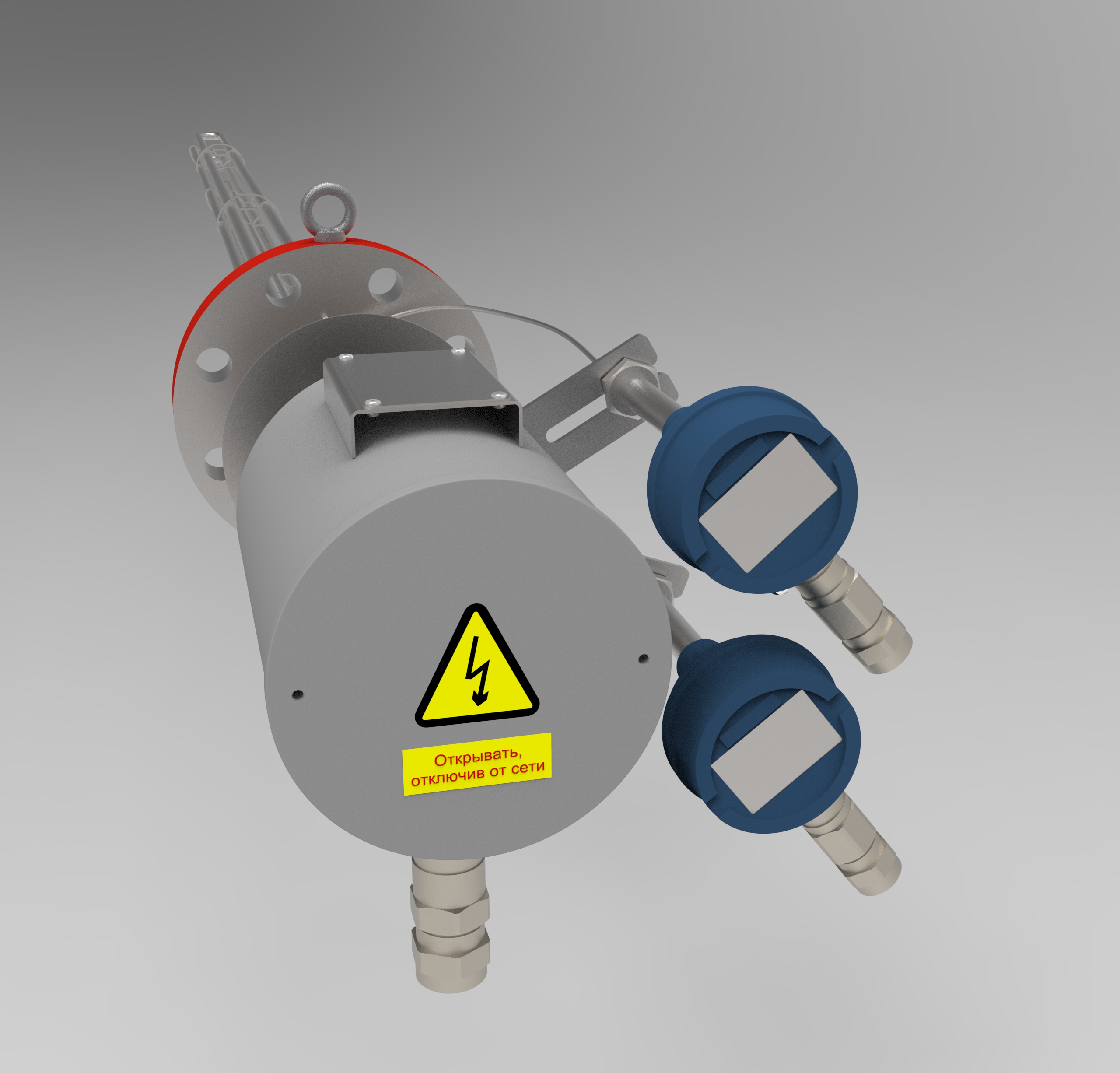

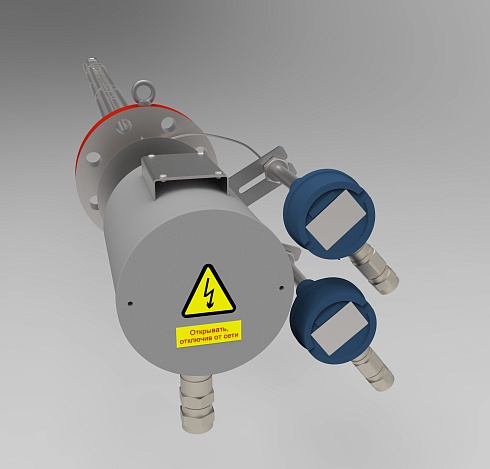

Нагревательные элементы выполнены из бесшовных трубок увеличенной толщины (1,2мм). Внутри коробки находятся силовые клеммы для подключения питающего кабеля Заказчика. На вынесенном кронштейне коробки расположены датчики температуры (тип К) пучка нагревательных элементов. На поверхности коробки расположены кабельные ввода, под силовой бронированный кабель Заказчика.
Примечание:
Перед отгрузкой оборудования все фланцевые нагреватели проходят гидравлические испытания в испытательном сосуде.
При задаче изготовления аналога импортного фланцевого нагревателя, просим Вас предоставить чертежи существующего сосуда для соблюдения габаритно-присоединительных размеров, выполнения прочностных и теплогидравлических расчетов.
Конструкция нагревателя DEX-F-380-3-50-6.
Нагреватель состоит из пучка тэн приваренных к присоединительному фланцу методом АДС сварки.
Нагревательные элементы выполнены из бесшовных трубок увеличенной толщины (1,2мм). Внутри коробки находятся силовые клеммы для подключения питающего кабеля Заказчика. На вынесенном кронштейне коробки расположены датчики температуры (тип К) пучка нагревательных элементов. На поверхности коробки расположены кабельные ввода, под силовой бронированный кабель Заказчика.
Примечание:
Перед отгрузкой оборудования все фланцевые нагреватели проходят гидравлические испытания в испытательном сосуде.
При задаче изготовления аналога импортного фланцевого нагревателя, просим Вас предоставить чертежи существующего сосуда для соблюдения габаритно-присоединительных размеров, выполнения прочностных и теплогидравлических расчетов.
