ИЗГОТОВЛЕНИЕ ПО ТЗ ЗАКАЗЧИКА.
Подробнее
Краткие технические характеристики
Мощность 77 кВт
Маркировка взрывозащиты 1Ex db IIC T3 Gb X
Рабочее давление (изб): до 0,048 бар
Расчетное давление (изб): 5 бар
Среда: ВСГ
Присоединительный фланец BL RF 10" 150 lbs
Материал изготовления:
Коробка клеммная: 09Г2С
Фланец: AISI 321
Перегородки: AISI 321
Связка ТЭН: AISI 321
Мощность 77 кВт
Маркировка взрывозащиты 1Ex db IIC T3 Gb X
Рабочее давление (изб): до 0,048 бар
Расчетное давление (изб): 5 бар
Среда: ВСГ
Присоединительный фланец BL RF 10" 150 lbs
Материал изготовления:
Коробка клеммная: 09Г2С
Фланец: AISI 321
Перегородки: AISI 321
Связка ТЭН: AISI 321
По заказу АО «ННК-Хабаровский НПЗ"» нашей компанией была изготовлена партия (4 ед.) фланцевых нагревателей водорода. Нагреватели изготовлены на замену импортным пучкам ТЭН входящих в состав существующего проточного нагревателя Заказчика. Нагреватель полностью соответсвует габаритно-присоединительным размерам импортного аналога, что позволяет его разместить в имеющемся на установке Заказчика сосуде.

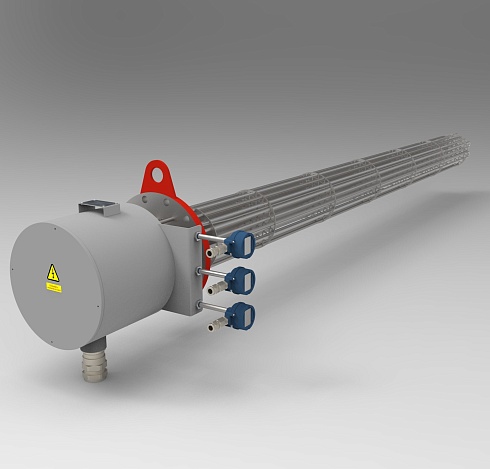

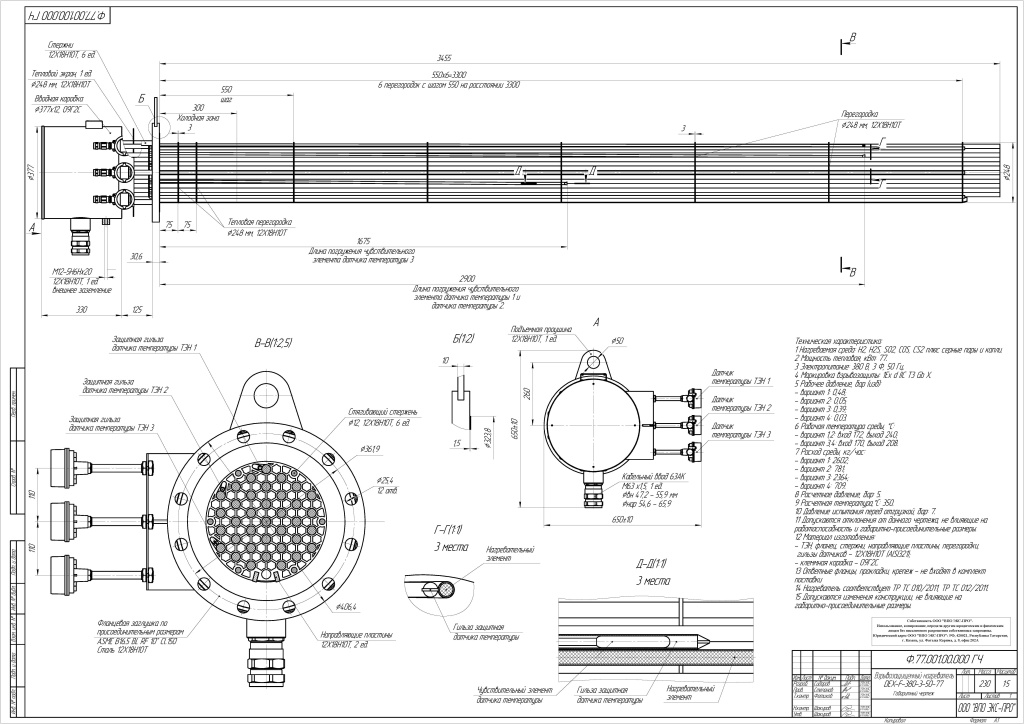

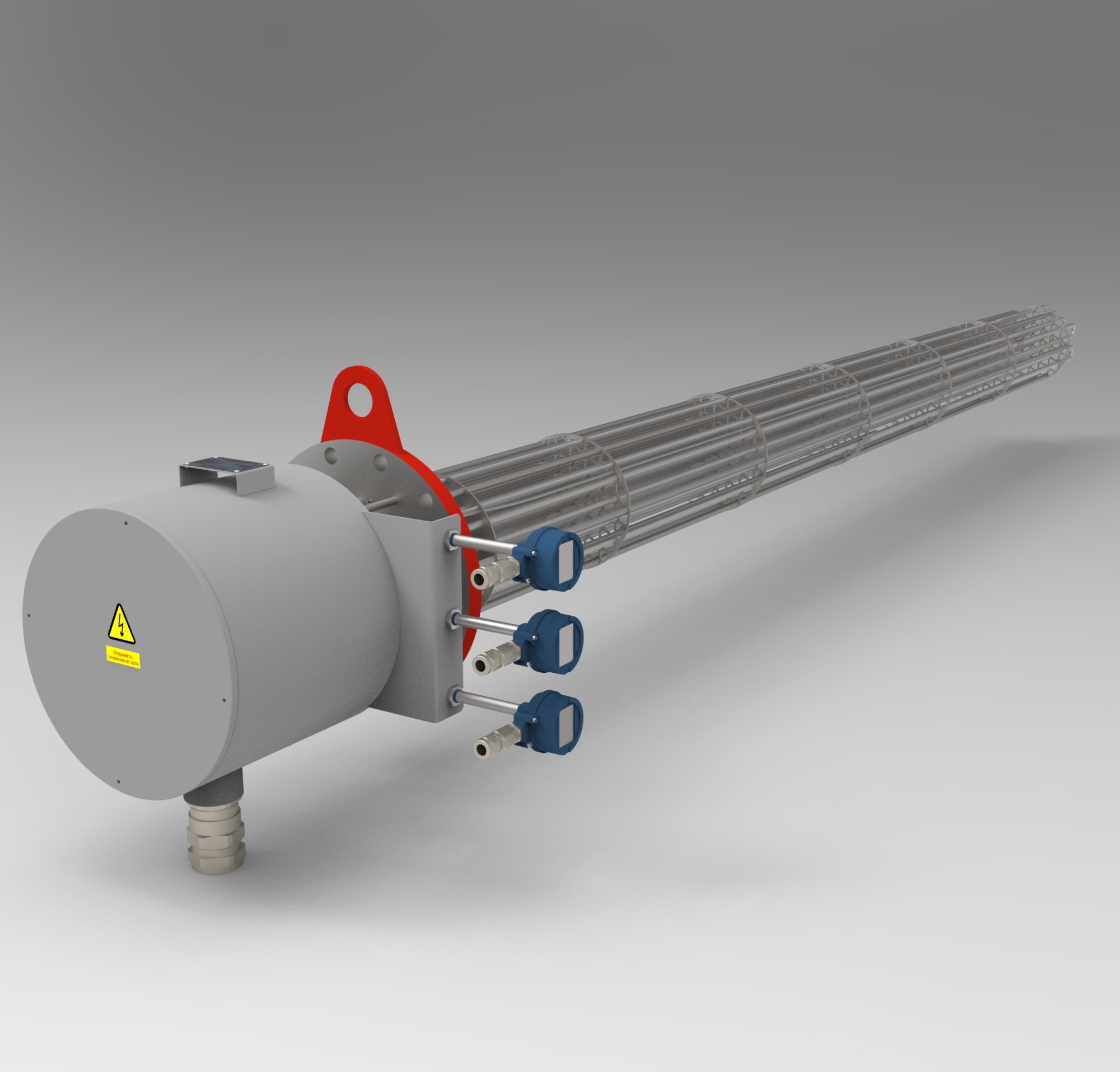

Конструкция нагревателя DEX-F-380-3-50-77.

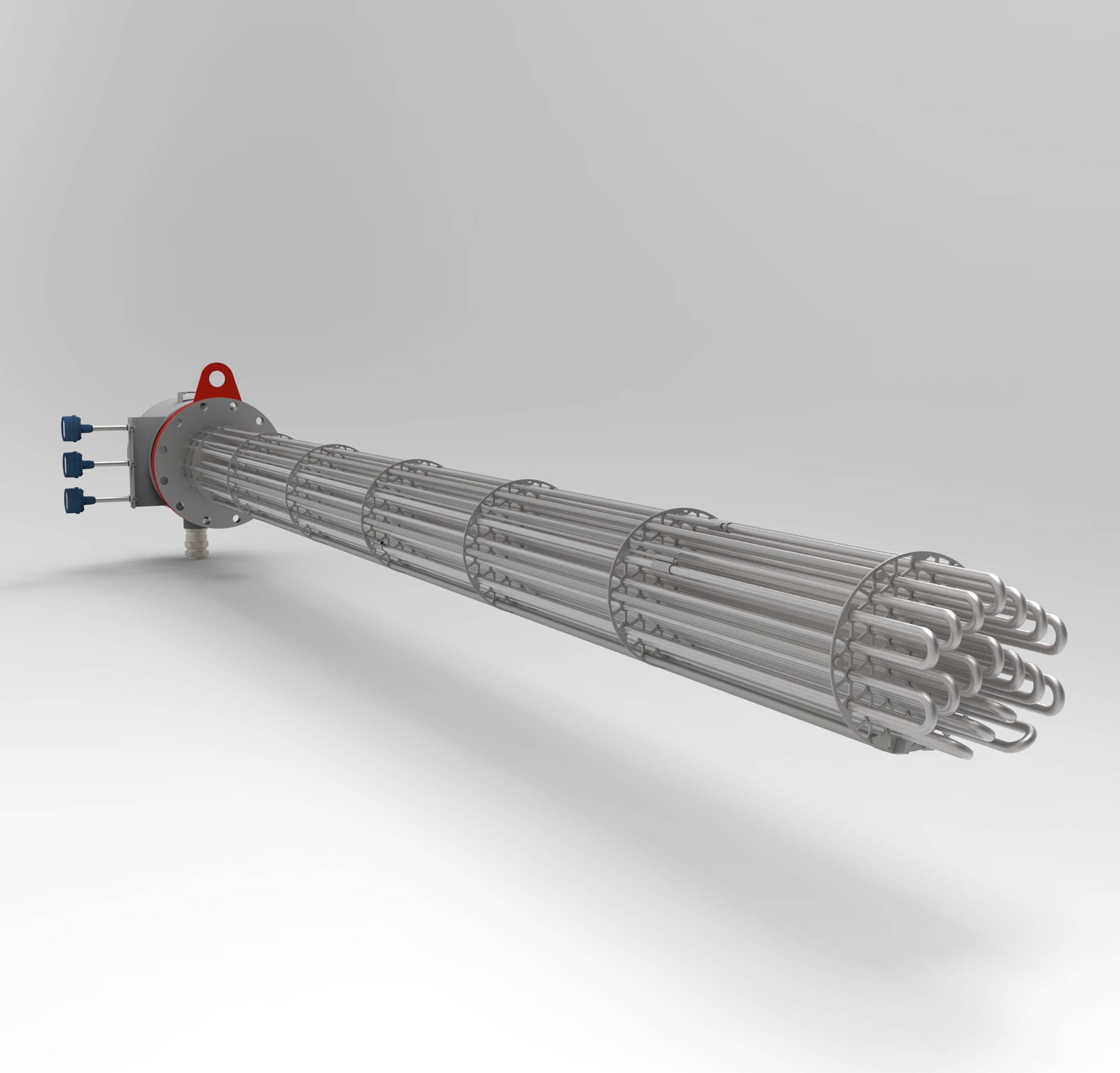

Нагреватель состоит из пучка тэн приваренных к присоединительному фланцу методом АДС сварки.

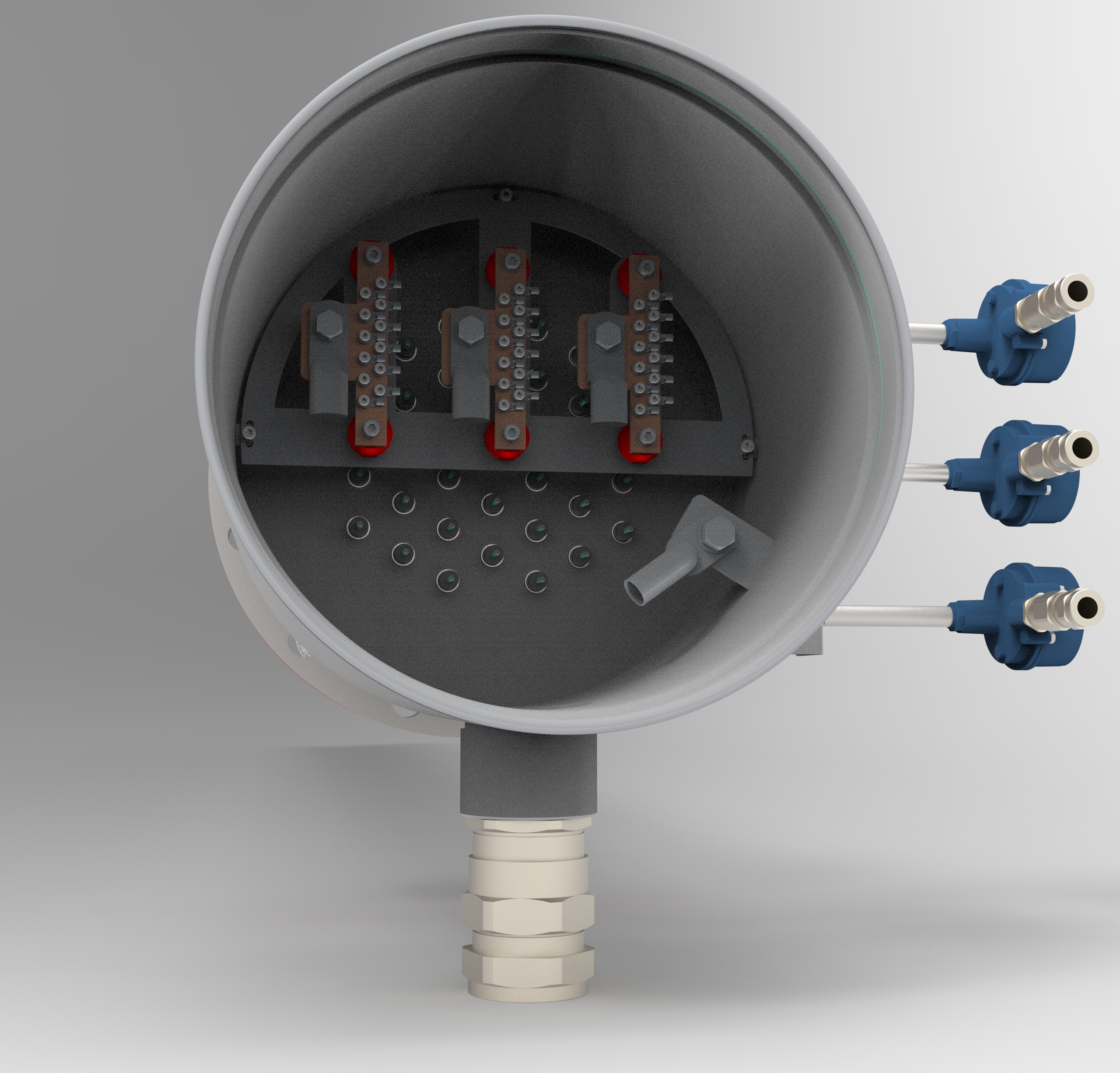

Нагревательные элементы выполнены из бесшовных трубок увеличенной толщины (1,2мм). Внутри коробки находятся силовые шины для подключения питающего кабеля Заказчика. На вынесенном кронштейне коробки расположены датчики температуры (тип К) пучка нагревательных элементов. На поверхности коробки расположены кабельные ввода, под силовой бронированный кабель Заказчика.
Примечание:
Перед отгрузкой оборудования все фланцевые нагреватели проходят гидравлические испытания в испытательном сосуде.
При задаче изготовления аналога импортного фланцевого нагревателя, просим Вас предоставить чертежи существующего сосуда для соблюдения габаритно-присоединительных размеров, выполнения прочностных и теплогидравлических расчетов.
Конструкция нагревателя DEX-F-380-3-50-77.
Нагреватель состоит из пучка тэн приваренных к присоединительному фланцу методом АДС сварки.
Нагревательные элементы выполнены из бесшовных трубок увеличенной толщины (1,2мм). Внутри коробки находятся силовые шины для подключения питающего кабеля Заказчика. На вынесенном кронштейне коробки расположены датчики температуры (тип К) пучка нагревательных элементов. На поверхности коробки расположены кабельные ввода, под силовой бронированный кабель Заказчика.
Примечание:
Перед отгрузкой оборудования все фланцевые нагреватели проходят гидравлические испытания в испытательном сосуде.
При задаче изготовления аналога импортного фланцевого нагревателя, просим Вас предоставить чертежи существующего сосуда для соблюдения габаритно-присоединительных размеров, выполнения прочностных и теплогидравлических расчетов.
