ИЗГОТОВЛЕНИЕ ПО ТЗ ЗАКАЗЧИКА.
Подробнее
Краткие технические характеристики
Мощность 842кВт
Маркировка взрывозащиты 1Ex еb IIC T3 Gb X
Рабочее давление (изб): 29 бар
Расчетное давление (изб): 36 бар
Температура среды (поддержание): +316C,
Среда: ВСГ (Водород + смесь углеводородов)
Присоединительный фланец BL RF WN 16" 300 lbs
Материал изготовления:
Коробка, фланец, перегородки: 08Х18Н10Т,
Связка ТЭН: AISI 321H
Мощность 842кВт
Маркировка взрывозащиты 1Ex еb IIC T3 Gb X
Рабочее давление (изб): 29 бар
Расчетное давление (изб): 36 бар
Температура среды (поддержание): +316C,
Среда: ВСГ (Водород + смесь углеводородов)
Присоединительный фланец BL RF WN 16" 300 lbs
Материал изготовления:
Коробка, фланец, перегородки: 08Х18Н10Т,
Связка ТЭН: AISI 321H
По заказу АО «Газпромнефть-МНПЗ» нашей компанией был изготовлен фланцевый нагреватель водорода. Нагреватель изготовлен на замену импортному пучку ТЭН входящих в состав существующего проточного нагревателя Заказчика. Нагреватель полностью соответсвует габаритно-присоединительным размерам импортного аналога, что позволяет его разместить в имеющемся на установке Заказчика сосуде. В существующий сдвоенный сосуд последовательно устанавливаются два нагревателя по 842кВт.

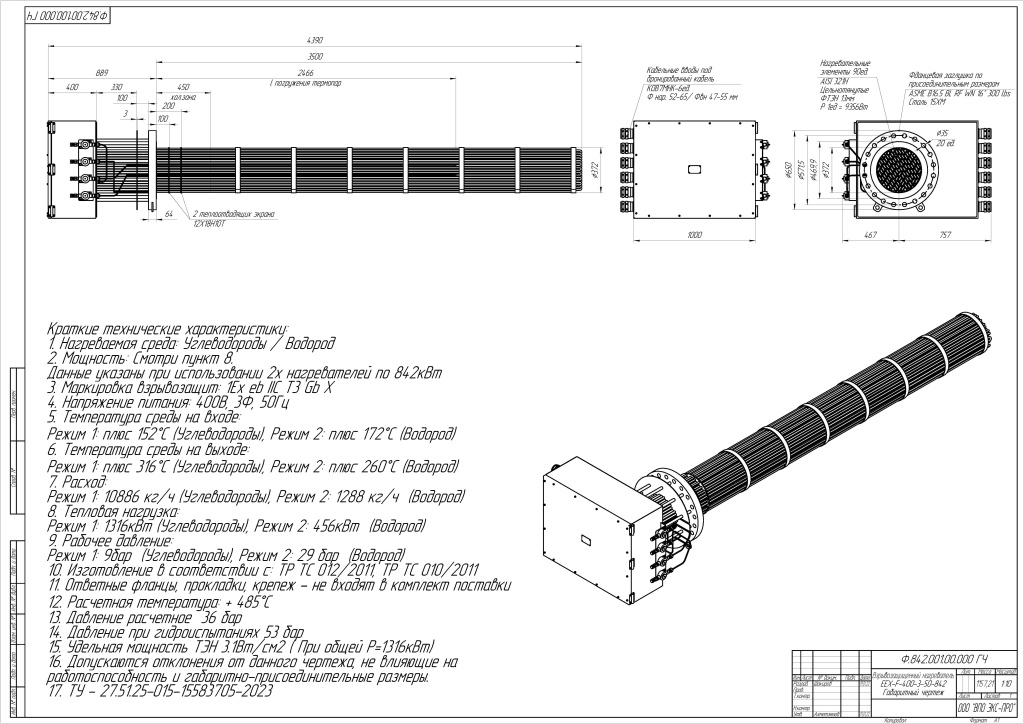

Конструкция нагревателя ЕEX-F-400-3-50-842.

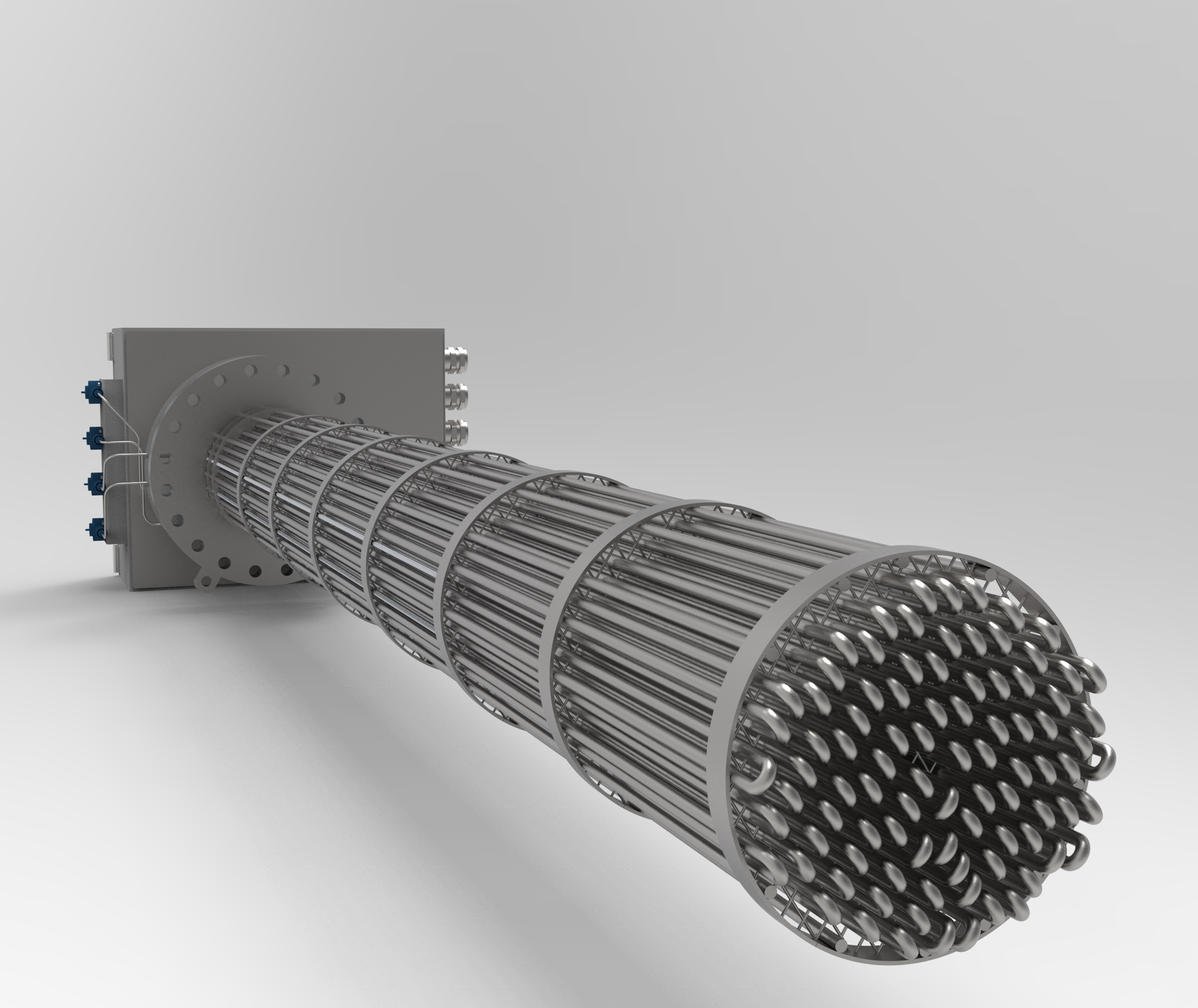

Нагреватель состоит из пучка нагревательных элементов приваренных к присоединительному фланцу методом АДС сварки.

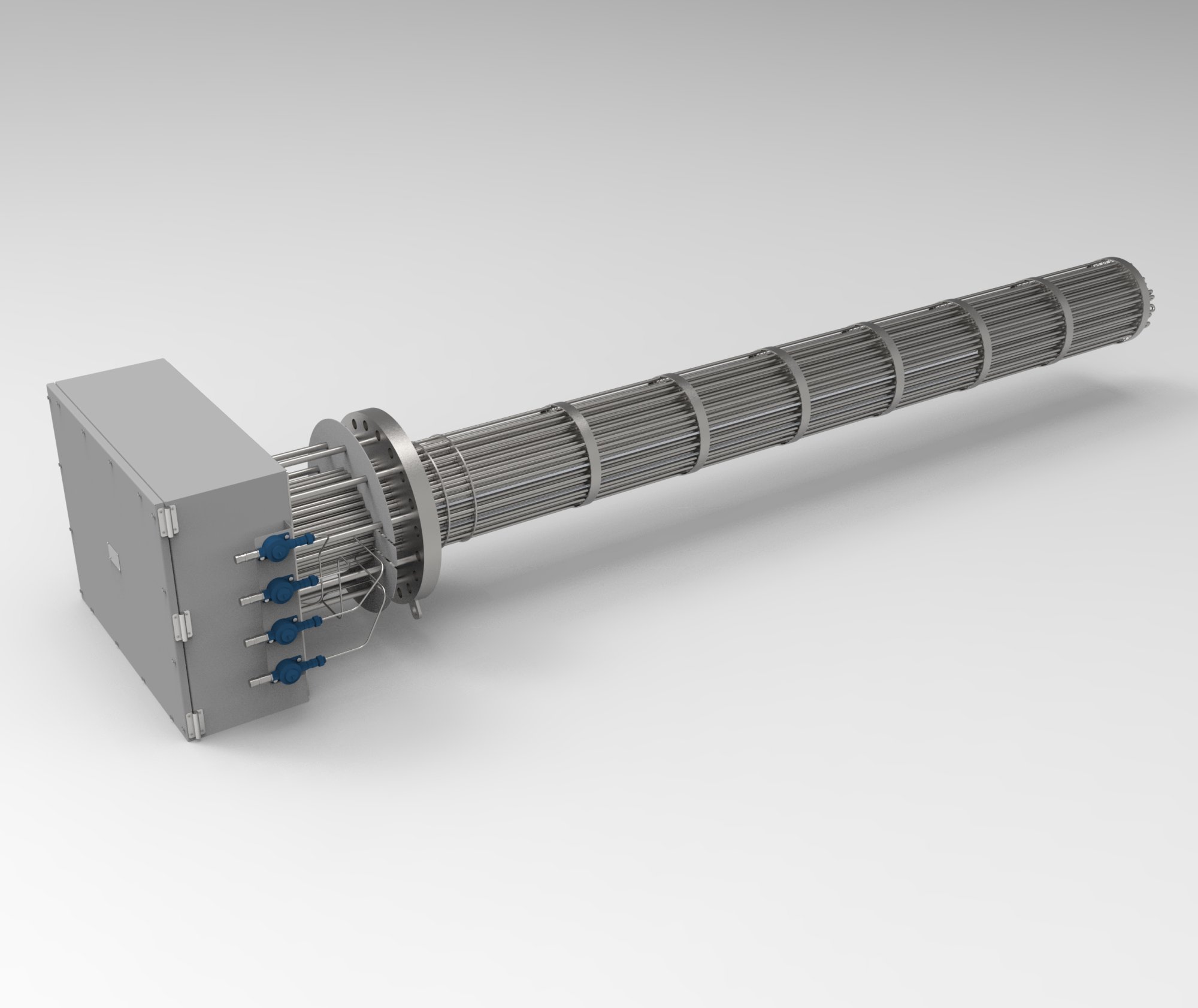

Нагревательные элементы выполнены из бесшовных трубок увеличенной толщины (1,2мм). Клеммная коробка, крышка, петли коробки и фланец выполнены из нержавеющей стали. Внутри коробки находятся силовые медные шины для подключения питающего кабеля Заказчика. На вынесенном кронштейне коробки расположены датчики температуры (тип К) пучка нагревательных элементов.

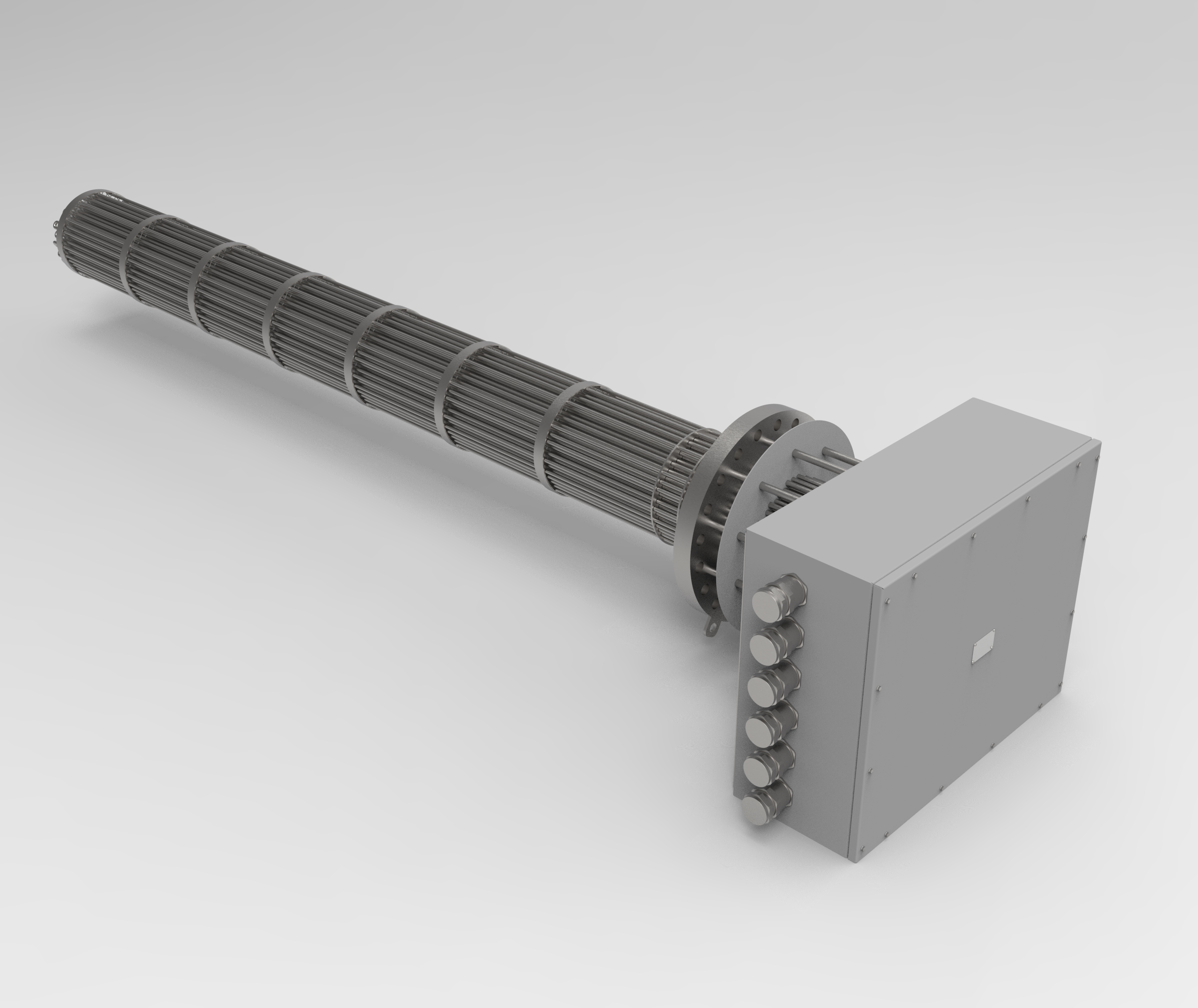

В конструкции пучка встроены порядка 10% запасных нагревательных элементов (вварены но не расключены на медные силовые шины в клеммной коробке). На боковой поверхности коробки расположены кабельные ввода, под бронированный кабель
Примечание:
Перед отгрузкой оборудования все фланцевые нагреватели проходят гидравлические испытания в испытательном сосуде.
При задаче изготовления аналога импортного фланцевого нагревателя, просим Вас предоставить чертежи существующего сосуда для соблюдения габаритно-присоединительных размеров, выполнения прочностных и теплогидравлических расчетов.
