По заказу крупного производителя газоперекачивающего оборудования нашей компанией были спроектированы и изготовлены взрывозащищенные канальные нагреватели воздуха мощностью 25 кВт. Данные канальные нагреватели встраиваются в разрез вентиляционного канала и с помощью принудительного обдува канальными вентиляторами обеспечивают требуемый микроклимат в помещении блочно-модульной компрессорной станции. Место эксплуатации: КС «Чаяндинское НГКМ» ПАО «Газпром».
Конструкция канального нагревателя DEX-AIRBOX-380-3-50-25

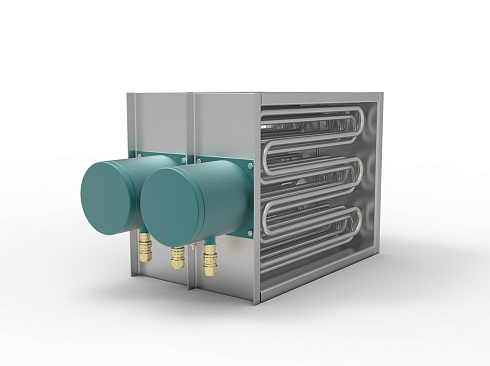

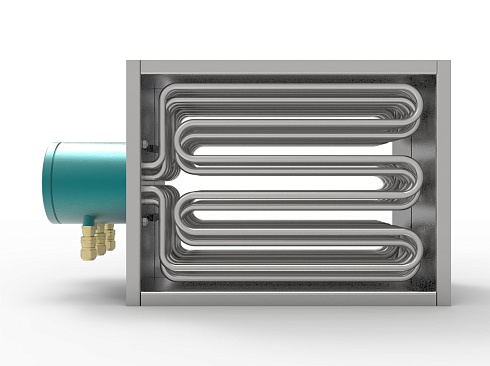

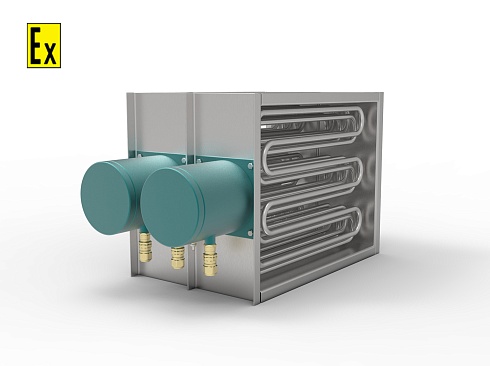

Конструктивно канальный взрывозащищенный нагреватель DEX-AIRBOX-380-3-50-25 представляет собой связку трубчатых нагревательных элементов, размещенных на присоединительном фланце, которая помещена в воздуховод прямоугольного сечения.

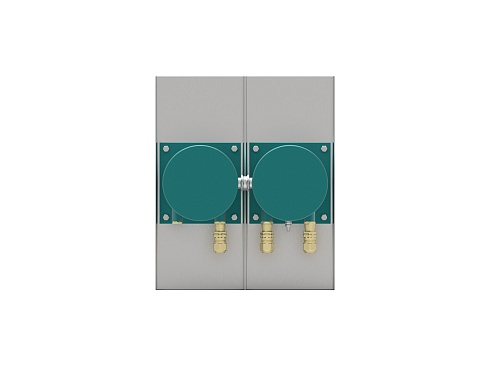

На одной из сторон воздуховода подогревателя расположена взрывозащищенный блок подключения (клеммная коробка), внутри которого кроме выводов ТЭН и винтовых клеммных зажимов устанавливается термоограничители и терморегуляторы, обеспечивающие стабильную работу и защиты от перегрева.
Нагревательные трубчатые элементы (ТЭН) для канального подогревателя изготавливаются из нержавеющей стали 12Х18Н10Т.
Для гарантирования стабильной работы взрывозащищенного канального нагревателя, особенно если воздушные массы поступают с улицы, требуется комплектация фильтрующими элементами. Воздушные фильтры обеспечивает защиту связки ТЭН взрывозащищенного нагревателя от загрязнений.
Все выпускаемые взрывобезопасные канальные нагреватели имеют сертификат взрывозащиты ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах.
Опционально возможна комплектация канального подогревателя взрывобезопасным термостатом (механический либо электронный регулятор температуры).
| Параметр | Значение |
| Подключение | 380 В (3 фазы, Δ, 50 Гц + PE) |
| Режим | Нормальный |
| Нагреваемая среда | Воздух |
| Рабочее давление | 0,1 Бар |
| Температура вход | -60°C |
| Температура выход | +10°C |
| Окружающая температура | +60/+60°C |
| Расчетный расход | 1200 нм3/ч |
| Маркировка взрывозащиты | 1ExdIICT1Gb Х |
| Материал нагревательных элементов | 12Х18Н10Т |
| Материал изготовления воздуховода | Оцинкованная сталь |
| Сечение | 600ммх440мм |
| Мощность | 25000Вт (2 группы по 12.5кВт) |
| Степень защиты | IP 66 |
| Вид установки | горизонтально / вертикально |
| Соответствие стандартам | ТР ТС012/2011, ТР ТС 010/2011 |
| Климатическое исполнение | УХЛ1 |
