Назначение и область применения
Взрывозащищенные обогреватели DEX-AIR изготавливаются по ТУ 27.51.25-014-15583705-2020 и соответствуют требованиям стандартов ГОСТ 31610.0-2014 (Взрывоопасные среды. Часть 0. Оборудование. Общие требования), ГОСТ IEC 60079-1-2011 (Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты "взрывонепроницаемые оболочки "d").
Электронагреватель взрывозащищенный DEX-AIR предназначен для обогрева помещений, где могут возникать взрывоопасные смеси газов и паров с воздухом, способные воспламениться при наличии источника возгорания. Обогрев помещении производится конвекцией нагретого воздуха. Электронагреватель взрывозащищенный DEX-AIR предназначен для обогрева производственных помещений, блочно-модульных зданий, газоперекачивающих агрегатов, котельных и пр.
Описание конструкции

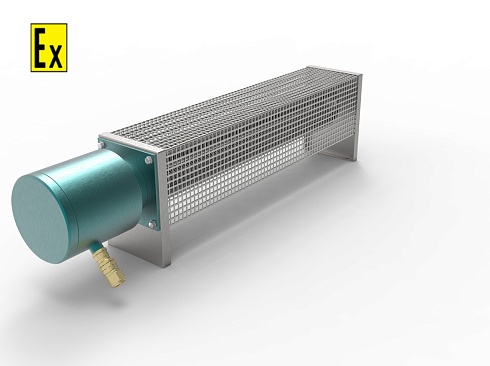

Нагреватель, представляет собой связку оребренных нагревательных элементов (ТЭНР), защитный экран из оцинкованной стали с большим количеством отверстии для конвекции нагреваемого воздуха и взрывобезопасной клеммной коробки. Подключение нагревателя осуществляется с помощью кабельного ввода, расположенного на боковой поверхности клеммной коробки.
Оребренные нагревательные элементы позволяют максимально равномерно распределять выделяемое тепло по всей поверхности нагревателя, а благодаря точно рассчитанной поверхности теплообмена вся заявленная мощность отдается в окружающую среду.
Температура поверхности защитного экрана нагревателя не превышает 80°С, что исключает возможность получения ожогов обслуживающего персонала. При этом температура на поверхности нагревательных элементов (ТЭНР) соответствует температурному классу оборудования.
Вид климатического исполнения обогревателя УХЛ по ГОСТ 15150-69 с температурой окружающей среды от - 60°С до + 60°С.
Монтажный комплект универсален для крепления к полу или стене!
Таблица переменных значении обогревателя DEX-AIR
| Мощность, кВт | L в зависимости от температурного класса | Обогреваемая площадь, м2 | ||
|
|
Т2 | Т3 | Т4 |
|
| 1000 | 500 | 740 | 990 | 8-10 |
| 1500 | 550 | 940 | 1540 | 11-15 |
| 2000 | 700 | 1240 | 1700 | 16-20 |
| 2500 | 800 | 1440 | 1900 | 20-25 |
| 3000 | 1000 | 1640 | 2190 | 25-30 |
Таблица постоянных значении обогревателя DEX-AIR
| Параметр | Значение |
| Маркировка взрывозащиты | 1ExdIICT2Gb Х, 1ExdIICT3Gb Х, 1ExdIICT4Gb Х |
| Материал нагревательных элементов | Углеродистая сталь, 12Х18Н10Т |
| Материал изготовления защитного кожуха | Оцинкованная сталь, 12Х18Н10Т |
| Мощность | до 6 МВт |
| Степень защиты | IP 66 |
| Удельная мощность | до 1,5 Вт/см² |
| Напряжение питания | 220В, 380/400В |
| Вид установки | горизонтально / вертикально |
| Соответствие стандартам | ТР ТС012/2011, ТР ТС 010/2011 |
| Климатическое исполнение | УХЛ1 |
