Взрывозащищенный проточный электронагреватель нефти DEX-P-380-3-50-15 мощностью 15кВт

В наличии

от 405 000.00 руб.

Гарантия: 24 месяца со дня ввода в эксплуатацию оборудования / 36 месяцев от даты отгрузки оборудования

Нефтяная эмульсия, при давлении 1,5 МПа и температуре плюс 20°С, поступает во входной патрубок, нагревается за счет прямого контакта с ТЭНами и через выходной патрубок поступает с температурой 60°С (при расходе до 3м3/час) далее по технологической цепочке. Нефтяная эмульсия нагревается и доходит до заданной температуры в результате постоянного прямого теплообмена между ТЭНами и нагреваемой средой.
Проточная часть нагревателя выполнена из углеродистой стали 09Г2С, а сама греющая часть из нержавеющей стали 12Х18Н10Т. Температура поверхности нагревательных элементов и среды на выходе их нагревателя, контролируется первичными преобразователями и выдают сигнал 4..20мА на тиристорный шкаф управления. Шкаф управления нагревательной установкой вынесен во взрывобезопасную зону.

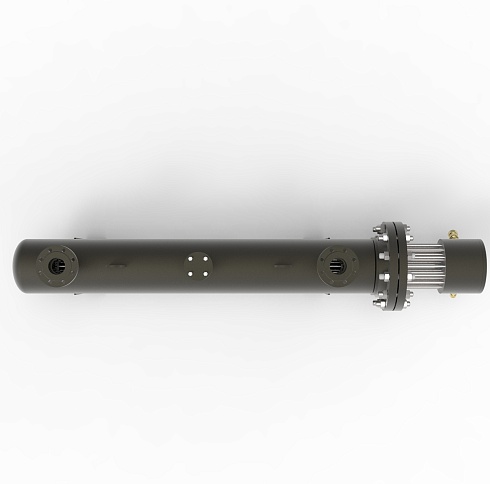

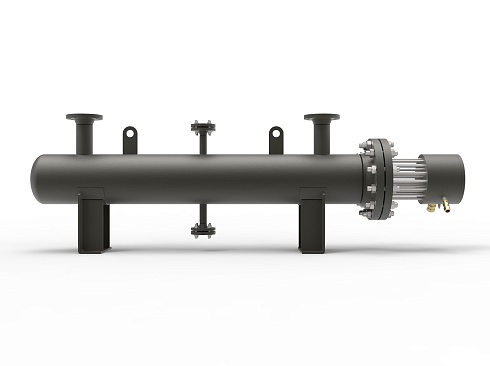

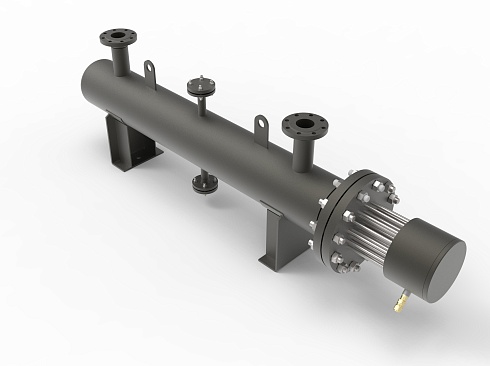

Конструкция проточного нагревателя DEX-P-380-3-50-15 мощностью 15кВт

Взрывозащищенный проточный нагреватель состоит из греющей связки U – образных ТЭНов на фланцевой заглушке, и сосуда с входным и выходным, вентиляционным и сливным патрубком. Сосуд изготавливается в соответствие с требованиями ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

ВЗРЫВОЗАЩИЩЕННЫЙ ЦИРКУЛЯЦИОННЫЙ НАГРЕВАТЕЛЬ НЕФТЯНОЙ ЭМУЛЬСИИ DEX-Р-380-3-50-15
Подключение	380 В (3 фазы, 50 Гц )
Мощность	15кВт
Режим	Нормальный
Нагреваемая среда	Нефтяная эмульсия
Рабочее давление	1,5МПа
Температура входе	плюс 20С
Температура на выходе	плюс 60С
Окружающая температура	-40/+30°C
Расчетный расход	3нм3/час
Испытательное давление	4.0МПа
Маркировка взрывозащиты	1ExdIICT3Gb Х
Материал нагревательных элементов	12Х18Н10Т
Фланцы	150-40-11-1-Е ст.09Г2С ГОСТ 33259/2013
Степень защиты	IP 66
Вид установки	горизонтально
Соответствие стандартам	ТР ТС012/2011, ТР ТС 032/2013
Климатическое исполнение	УХЛ1

При размещении заявки на нагреватель возможна дополнительная комплектация изделия следующим оборудованием:

Теплоизоляция минеральной ватой с окожушкой из нержавеющей стали
Теплоизоляция в виде съемного термочехла с окожушкой из нержавеющей стали
Взрывозащищенный / общепромышленный контакторный шкаф управления,
Общепромышленный тиристорный шкаф управления проточным нагревателем,
Взрывозащищенная вилка и розетка,
Взрывозащищенная аварийная грибовидная кнопка для отключения нагревателя
