Взрывозащищенный проточный нагреватель природного газа 35кВт

Описание
Нагреваемая среда , при давлении до 10 бар и температуре +5,5С, поступает во входной патрубок, нагревается за счет прямого контакта с связкой ТЭН и через выходной патрубок поступает далее по технологической цепочке с температурой + 10С при расходе до 13044 ст.м3/ч. Газ нагревается и доходит до заданной температуры в результате постоянного прямого теплообмена между связкой ТЭН и нагреваемой средой.

Сосуд нагревателя выполнен из углеродистой стали 09Г2С, а сама греющая часть из нержавеющей стали 12Х18Н10Т. Температура поверхности нагревательных элементов и среды на выходе их нагревателя, контролируется датчиками с выходным сигналом 4..20мА  и передается на тиристорный шкаф управления Заказчика. Шкаф управления нагревательной установкой вынесен во взрывобезопасную зону.

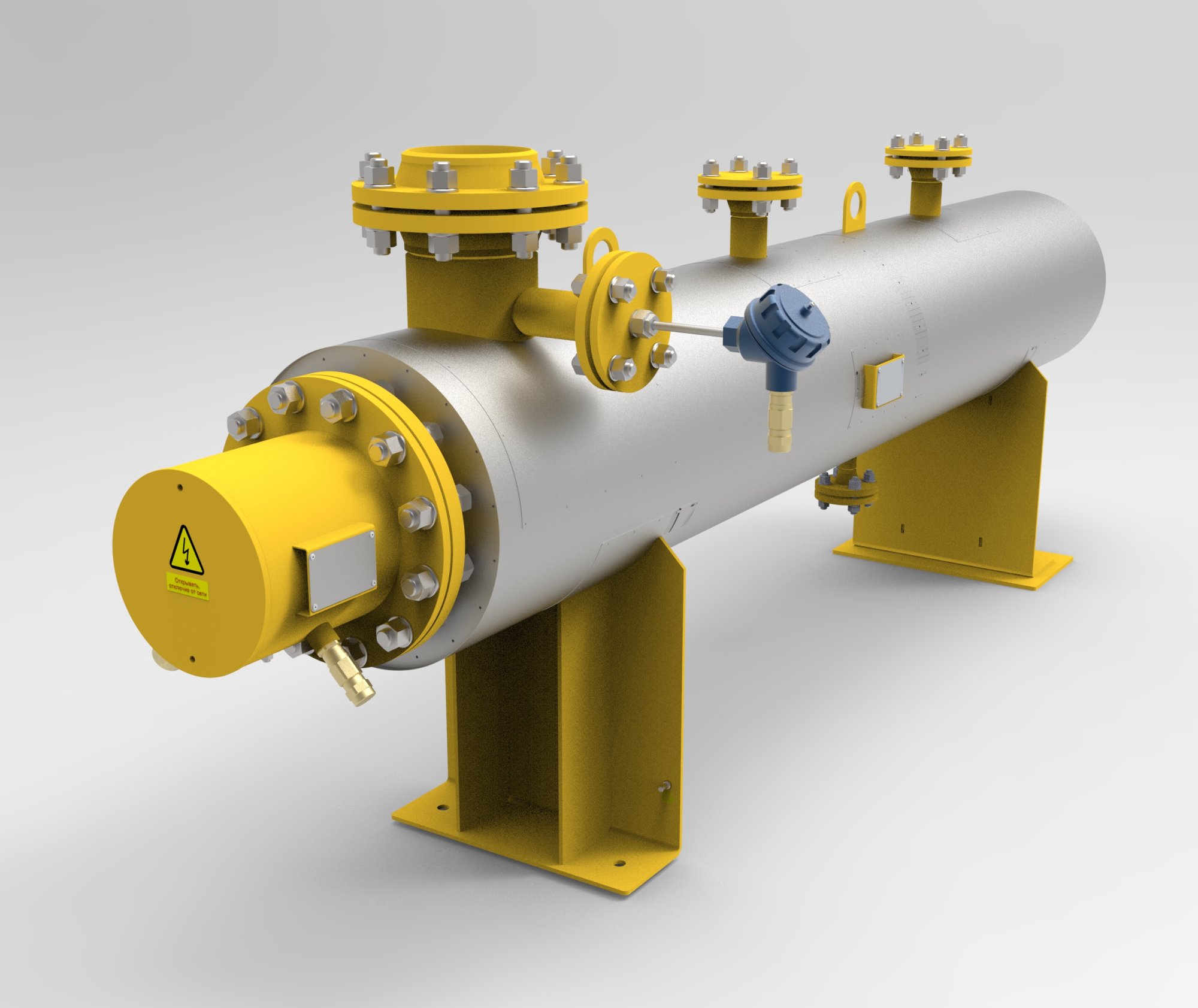

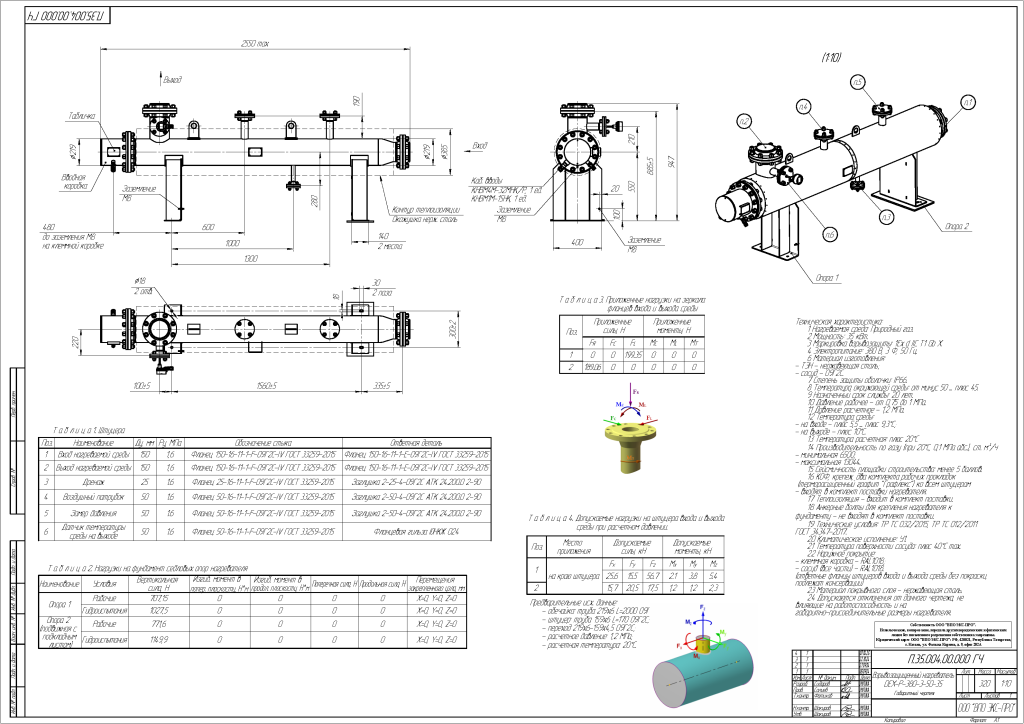

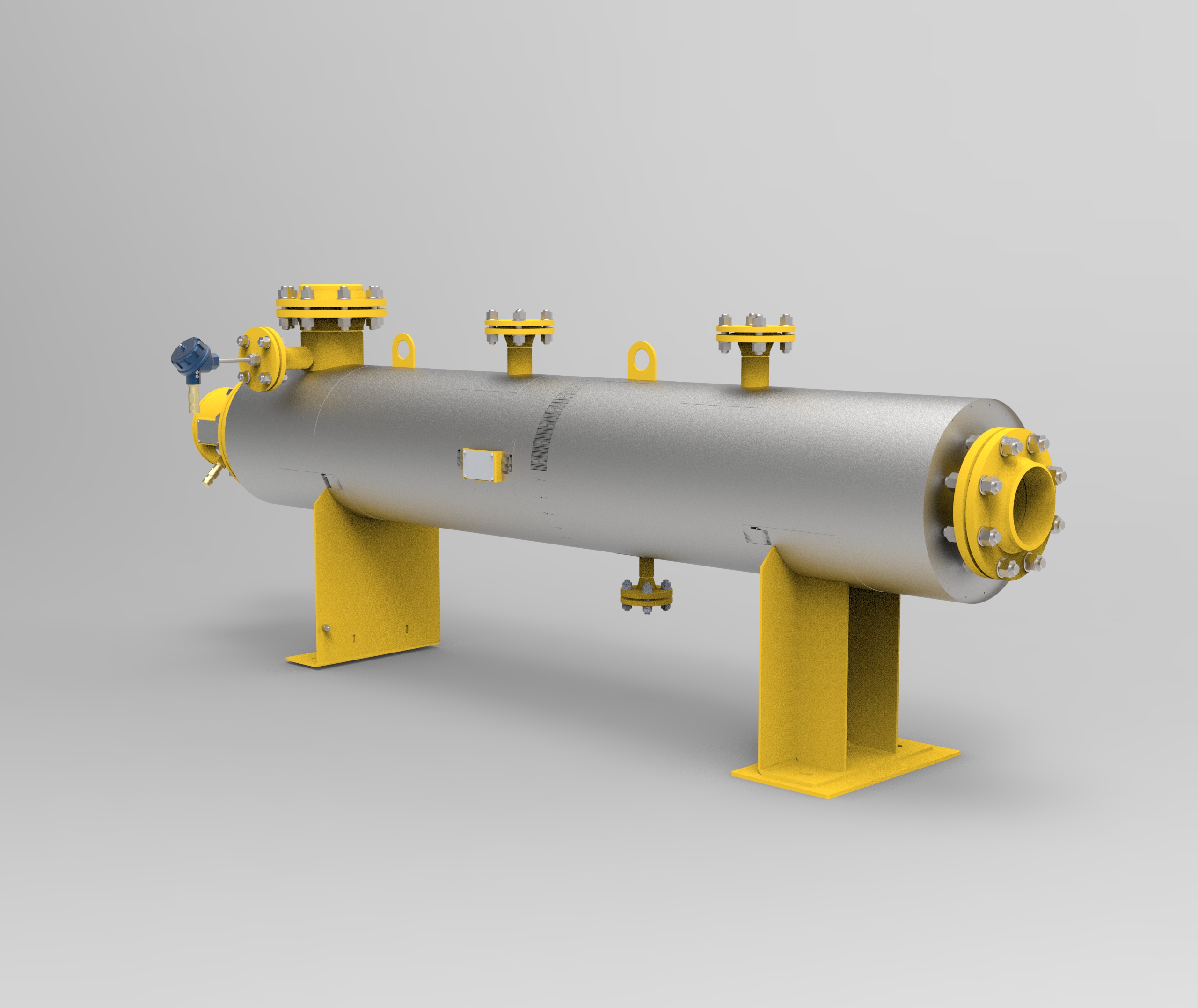

Конструкция проточного нагревателя DEX-P-380-3-50-35
Взрывозащищенный проточный нагреватель состоит из греющей связки U – образных ТЭНов на фланцевой заглушке, и сосуда с входным и выходным, вентиляционным и предохранительным и дренажным патрубками. В конструкции нагревателя включены запасные ТЭН (не менее 10% от общего количества). ТЭН изготовлены из цельнотянутой трубы увеличенной толщины (1,2мм). Сосуд изготавливается в соответствие с требованиями ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

ВЗРЫВОЗАЩИЩЕННЫЙ ПРОТОЧНЫЙ  НАГРЕВАТЕЛЬ                                                                                                     ПРИРОДНОГО ГАЗА DEX-Р-380-3-50-35
Подключение	380 В (3 фазы, 50 Гц )
Мощность	35кВт
Режим	Нормальный
Нагреваемая среда	Природный газ,
Рабочее давление	до 1,0 МПа
Температура входе	плюс 5,5С ... плюс 9,3С
Температура на выходе	плюс 10С
Окружающая температура	-50/+30°C
Расчетный расход	до 13044 ст.нм3/ч
Расчетное давление	1,2 МПа
Маркировка взрывозащиты	1 Exd IIC T1 Gb Х
Материал нагревательных элементов	12Х18Н10Т (Цельнотянутые ТЭН, Толщина 1,2мм)
Фланцы Вход/ Выход	150-16-11-1-Е-09Г2С-IV ГОСТ 33259-2013
Степень защиты	IP 66
Вид установки	горизонтально
Соответствие стандартам	ТР ТС012/2011, ТР ТС 032/2013
Климатическое исполнение	УХЛ1

При размещении заявки на нагреватель возможна дополнительная комплектация изделия следующим оборудованием:

• Теплоизоляция в виде съемного термочехла,

• Взрывозащищенный / общепромышленный контакторный шкаф управления,

• Взрывозащищенный пост управления управления на нагревателе,

• Общепромышленный тиристорный шкаф управления,

• КОФ, Обтюраторы, Комплект ЗИП (датчики температуры, прокладки),

• Байпасная линия, Крановая обвязка, Рама, Предохранительный патрубок
