Взрывозащищенный проточный нагреватель природного газа 80кВт

Описание

Нагреваемая среда , при давлении до 72 бар и температуре - 25С, поступает во входной патрубок, нагревается за счет прямого контакта с связкой ТЭН и через выходной патрубок поступает далее по технологической цепочке с температурой + 35С при расходе до 1700 кг/ч. Газ нагревается и доходит до заданной температуры в результате постоянного прямого теплообмена между связкой ТЭН и нагреваемой средой.

Сосуд нагревателя выполнен из углеродистой стали 09Г2С, а сама греющая часть из нержавеющей стали 12Х18Н10Т. Температура поверхности нагревательных элементов и среды на выходе их нагревателя, контролируется датчиками с выходным сигналом 4..20мА на тиристорный шкаф управления. Шкаф управления нагревательной установкой вынесен во взрывобезопасную зону.

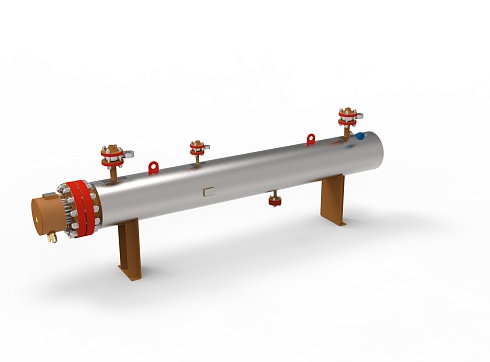

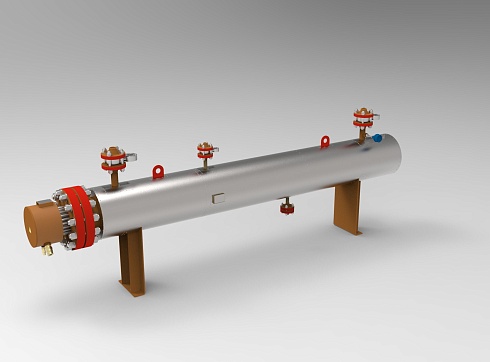

Конструкция проточного нагревателя DEX-P-380-3-50-80

Взрывозащищенный проточный нагреватель состоит из греющей связки U – образных ТЭНов на фланцевой заглушке, и сосуда с входным и выходным, вентиляционным и сливным патрубком. В конструкции нагревателя  включены запасные ТЭН (не менее 10% от общего количества) из  бесшовной трубы. Сосуд изготавливается в соответствие с требованиями ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

При размещении заявки на нагреватель возможна дополнительная комплектация изделия следующим оборудованием:

• Теплоизоляция в виде съемного термочехла,

• Взрывозащищенный / общепромышленный контакторный шкаф управления,

• Общепромышленный тиристорный шкаф управления,

• КОФ, Обтюраторы, Комплект ЗИП (датчики температуры, прокладки),

• Байпасная линия, Крановая обвязка, Рама, Предохранительный патрубок
