      Взрывозащищенный циркуляционный нагреватель масла DEX-P-380-3-50-30 мощностью 30кВт.

      • Взрывозащищенный циркуляционный нагреватель масла DEX-P-380-3-50-30 мощностью 30кВт.
      • Взрывозащищенный циркуляционный нагреватель масла DEX-P-380-3-50-30 мощностью 30кВт.
      • Взрывозащищенный циркуляционный нагреватель масла DEX-P-380-3-50-30 мощностью 30кВт.
      • Взрывозащищенный циркуляционный нагреватель масла DEX-P-380-3-50-30 мощностью 30кВт.
      • Взрывозащищенный циркуляционный нагреватель масла DEX-P-380-3-50-30 мощностью 30кВт.
      • Взрывозащищенный циркуляционный нагреватель масла DEX-P-380-3-50-30 мощностью 30кВт.
      В наличии
      от 405 000.00 руб.
      Заказать товар
      Задать вопрос
      Гарантия: 24 месяца со дня ввода в эксплуатацию оборудования / 36 месяцев от даты отгрузки оборудования

      Взрывозащищенный циркуляционный нагреватель масла DEX-P-380-3-50-30 мощностью 30 кВт.

            По заказу крупной строительной компании – нашей компанией был спроектирован и изготовлен циркуляционный нагреватель масла ТП-22С DEX-P-380-3-50- 30 мощностью 30кВт.

           Турбинное масло ТП-22С, при давлении 0,4 МПа и температуре плюс 3°С, поступает во входной патрубок ДУ50, нагревается за счет прямого контакта с ТЭНами и через выходной патрубок ДУ50 поступает далее по технологической цепочке. Нагреваемая среда (масло) прокачивается насосами по замкнутому контуру системы маслообеспечения установки. Масло нагревается и доходит до заданной температуры в результате постоянного прямого теплообмена между ТЭНами и нагреваемой средой. Мощность нагревателя разбита на 3 группы по 10кВт и управляется с помощью автоматизированной системы Заказчика. Поэтапное включение групп мощности происходит в зависимости от температуры масла на выходе и расхода масла.

      Место установки взрывозащищенного нагревателя: Сысконсыньинское газовое месторождение ПАО «НОВАТЭК».



      Конструкция циркуляционного нагревателя

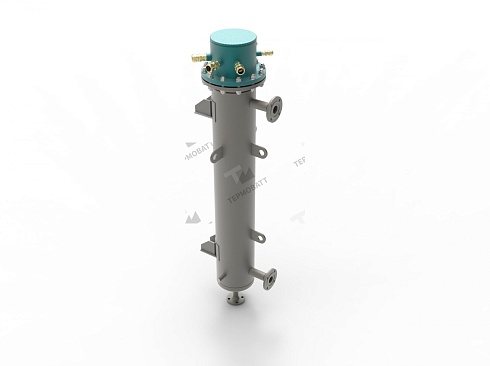

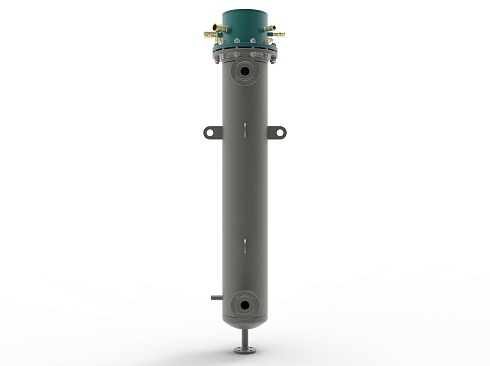

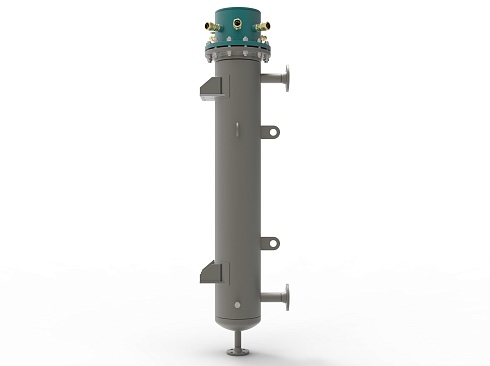

               Взрывозащищенный циркуляционный нагреватель состоит из греющей связки U – образных ТЭНов на глухом фланце, и сосуда с входным и выходным и сливным патрубком. Электрические контакты нагревательных элементов выведены в клеммную коробку. На боковой поверхности коробки расположены кабельные вводы и узел заземления.

      Проточный нагреватель масла.png

                                   ЦИРКУЛЯЦИОННЫЙ НАГРЕВАТЕЛЬ МАСЛА DEX-P-380-3-50-30
       Подключение                                                         380 В (3 фазы, 50 Гц )
       Режим  Работа в Замкнутом контуре
       Нагреваемая среда  Турбинное масло ТП-22С
       Рабочее давление  до 6 бар
       Температура на входе  +3°C
       Окружающая температура   -20°C/+30°C
       Расчетный расход   318л/мин
       Испытательное давление  16 Бар (изб.)
       Маркировка взрывозащиты  1ExdIICT3Gb Х
       Материал нагревательных элементов  12Х18Н10Т
       Материал изготовления сосуда  12Х18Н10Т
       Фланцы  250-16-11-1-F-12Х18Н10Т-IV ГОСТ 33259-2015
       Мощность  30 000Вт (разбито на 3 группы по 10кВт)
       Степень защиты   IP 66
       Вид установки  вертикально
       Соответствие стандартам  ТР ТС012/2011, ТР ТС 010/2011
       Климатическое исполнение   УХЛ1
