По заказу АО «Объединенной двигателестроительной корпорации» нашей компанией изготовлены тепловентиляторы для работы в замкнутой системы обогрева блока пожаротушения газотурбинной установки. В виду того, что в блоке пожаротушения запрещено размещать рядом нагревательное оборудование и баллоны под давлением - тепловентилятор вынесен на крышу и накрыт колпаком. С лицевой стороны тепловентилятора выполнена «отбортовка» для присоединения вентиляционного канала, уходящего вниз в блок, а со стороны электродвигателя выполнен забор воздуха из блока пожаротушения. Таким образом, нагреваемый воздух двигается по замкнутому контуру. Температурные уставки вкл/выкл тепловентилятора выполняются от САУ Заказчика.
|
|

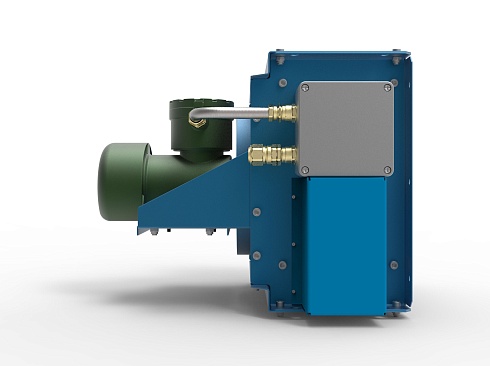

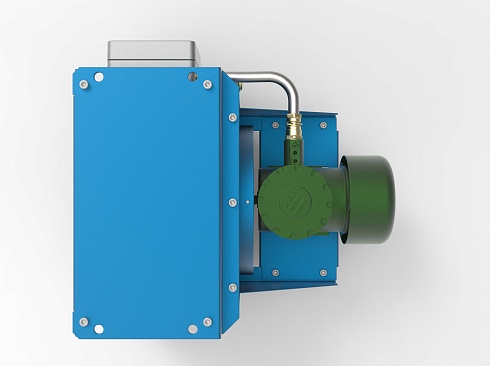

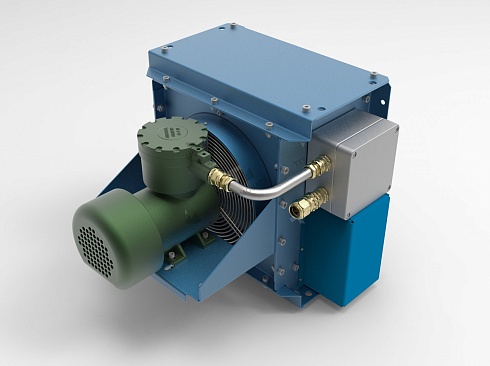

Конструкция тепловентилятора НОСОРОГ 380-3-50-3 мощностью 3кВт
Тепловентиляторы НОСОРОГ состоят из электрического радиатора, клеммной коробки, терморегуляторов и термопредохранителей, асинхронного электродвигателя с крыльчаткой. Нагрев радиатора осуществляется нагревательными элементами (ТЭН). На боковой поверхности клеммной коробки тепловентилятора имеется кабельные вводы и зажим заземления, а внутри клеммной коробки – контактные зажимы и элементы управления. Электрический радиатор заключен в корпус из листовой стали с эпоксидным покрытием, на котором закреплен асинхронный электродвигатель с искробезопасной крыльчаткой. Регулируемые жалюзи позволяют управлять направлением потока воздуха. Все крепежные элементы оцинкованы для защиты от коррозии.
