По заказу крупного компрессорного завода нашей компанией сконструирован и изготовлена серия взрывозащищенных электронагревателей масла DEX–F-380-3-50-4 мощностью 4кВт.
Особенностью конкретно данной партии нагревателей является возможность замены нагревательных элементов без слива масла из маслобака сиситемы блока компрессора. Это обеспечивается использованием сменных патронных нагревательных элементов.

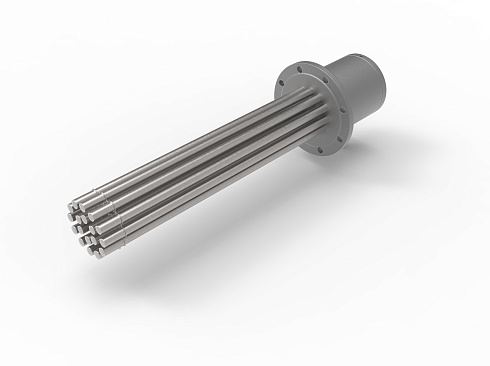

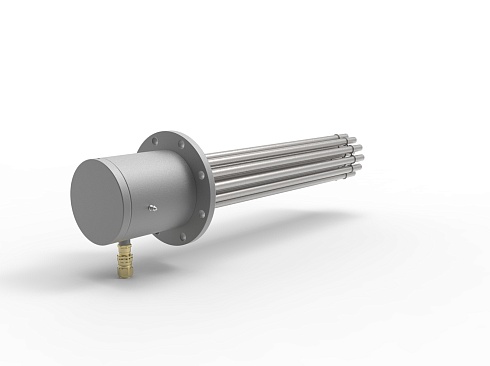

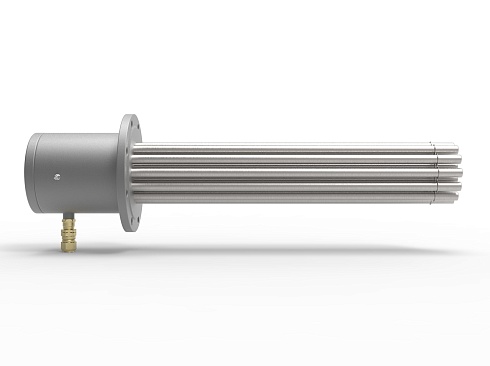

Конструкция врезного нагревателя DEX–F-380-3-50-4

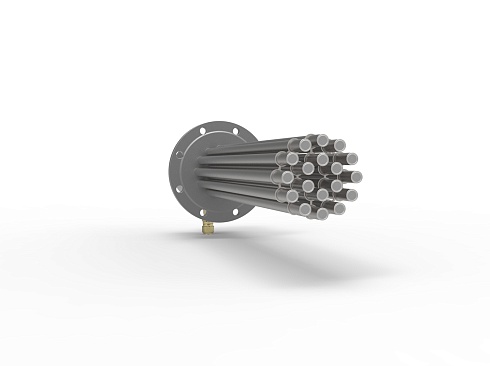

В конструкции данного нагревателя используются патронные нагревательные элементы, которые приварены к фланцевой заглушке по размера ГОСТ33259-2013 сваркой методом TIG. Электрические контакты нагревательных элементов выведены во взрывозащищенную клеммную коробку в которой размещены как клеммные зажимы так и элементы управления (электромеханические термостаты. В защитных гильзах (термокарманах) размещаются датчики температуры нагревательных элементов.

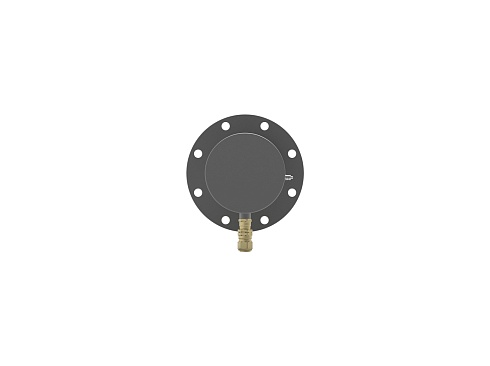

На боковой поверхности коробки расположен кабельный ввод , под бронированный кабель, через который подводится силовой кабель.
| Параметр | Значение |
| Режим | Нормальный |
| Нагреваемая среда | Масло ТП-22С |
| Рабочее давление | 0,1 Бар |
| Температура вход | 0°C |
| Температура нагрева | 15°C |
| Окружающая температура | +5/+40°C |
| Расчетный расход | - |
| Испытательное давление | 6 Бар (изб.) |
| Допустимый перепад давления | - |
| Маркировка взрывозащиты | 1ExdIICT4Gb Х |
| Материал нагревательных элементов | 12Х18Н10Т |
| Материал изготовления клеммной коробки | 09Г2С |
| Фланцевая заглушка | 150-6-11-1-В-09Г2С-IV ГОСТ 33259-2015 |
| Мощность | 4000Вт |
| Степень защиты | IP 66 |
| Вид установки | горизонтально |
| Соответствие стандартам | ТР ТС012/2011, ТР ТС 010/2011 |
| Климатическое исполнение | УХЛ1 |
