По заказу крупного машиностроительного предприятия нашей компанией сконструирован и изготовлена серия взрывозащищенных электронагревателей масла DEX–F-220-1-50-1.
Данный нагреватель вкручивается по резьбе G2’’ в проточный сосуд для нагрева масла в циркуляционном режиме в системе маслообеспечения поршневой компрессорной установки Ariel.

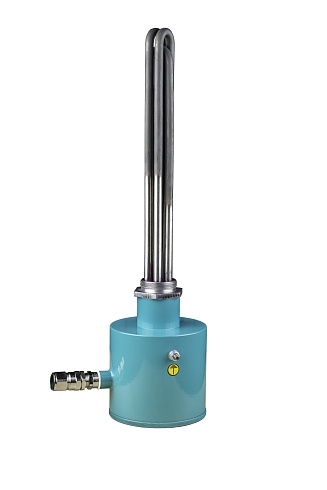

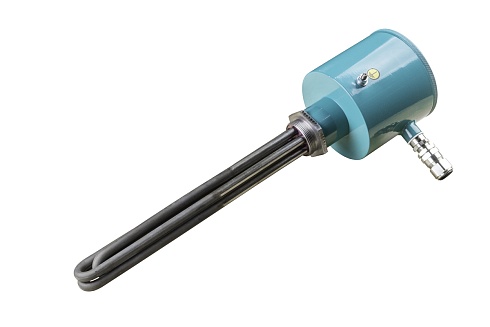

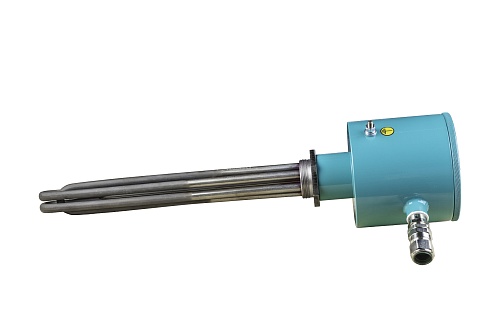

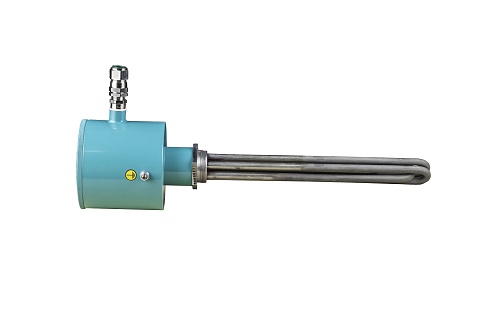

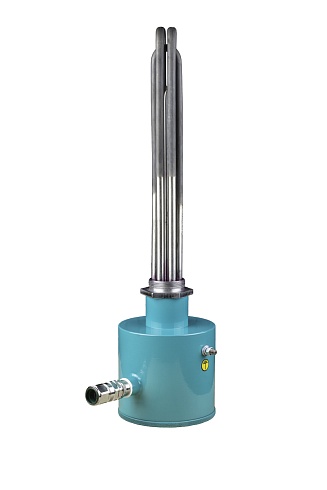

Конструкция врезного нагревателя DEX-F-220-150-1
В конструкции данного нагревателя используются U-образные трубчатые элементы, которые приварены к резьбовому фланцу сваркой методом TIG. Электрические контакты нагревательных элементов выведены во взрывозащищенную клеммную коробку в которой размещены как клеммные зажимы так и элементы управления (электромеханические термостаты. В защитных гильзах (термокарманах) размещаются датчики температуры нагревательных элементов.

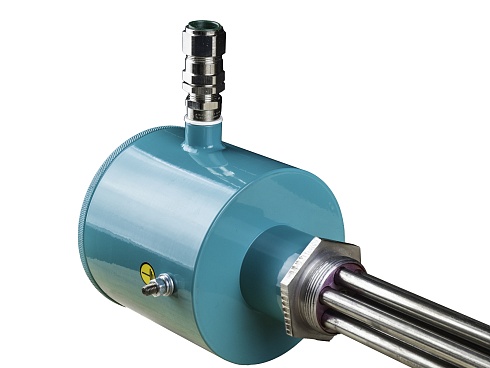

На боковой поверхности коробки расположен сальник через который подводится силовой бронированный кабель.
| Параметр | Значение |
| Маркировка взрывозащиты | 1ExdIICT4Gb Х |
| Материал нагревательных элементов | Нержавеющая сталь12Х18Н10Т |
| Материал изготовления фланца | Нержавеющая сталь12Х18Н10Т |
| Фланцы | Резьбовой G2” |
| Рабочее давление | 1.6 МПа |
| Мощность | 1000Вт |
| Степень защиты | IP 66 |
| Вид установки | горизонтально |
| Соответствие стандартам | ТР ТС012/2011, ТР ТС 010/2011 |
| Климатическое исполнение | УХЛ1 |
| Температура окружающей среды | Минус 60С ….плюс 60С |
