Взрывозащищенный врезной нагреватель воздуха DEX-F-220-1-50-3 мощность 3кВт
По заказу крупного производителя вакуумной техники, нашей компанией спроектирована и изготовлена серия взрывозащищенных фланцевых электронагревателей воздуха DEX–F-220-1-50-3.
Данный нагреватель врезается и крепится с помощью присоединительного фланца в термошкаф для нагрева воздушных масс до температуры 200°С. В верхней части термошкафа находится небольшой сосуд со смолой, который в течение 2-3 часов разогревается до 150°С за счет циркулирующих внутри шкафа нагретых воздушных масс.

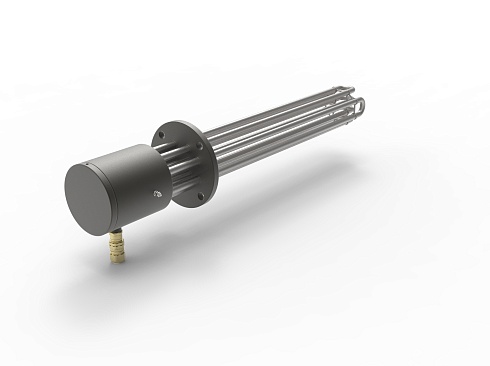

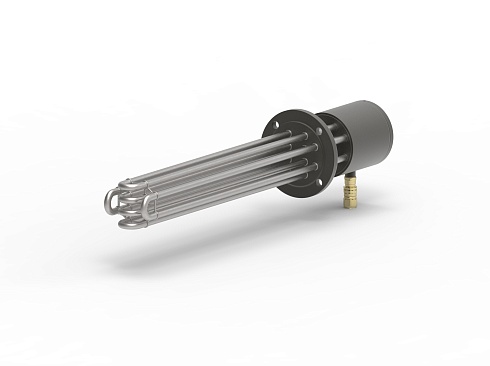

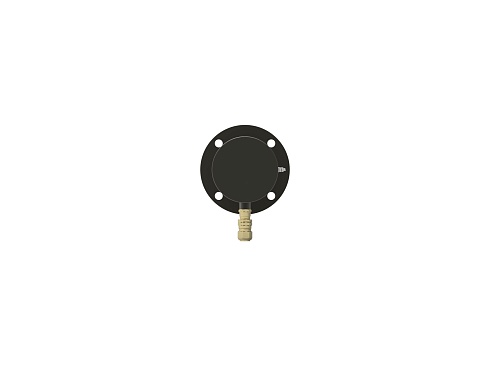

Конструкция врезного нагревателя DEX-F-220-1-50-3
В конструкции данного нагревателя используются U-образные трубчатые элементы, которые приварены к фланцу ДУ100 сваркой методом TIG. Электрические контакты нагревательных элементов выведены во взрывозащищенную клеммную коробку в которой размещены клеммные зажимы и элементы управления (электромеханические термостаты). В защитных гильзах (термокарманах) размещаются капиллярные датчики температуры нагревательных элементов.
На боковой поверхности коробки расположен взрывобезопасный кабельный ввод через который подводится силовой бронированный кабель.
| ВРЕЗНОЙ НАГРЕВАТЕЛЬ ВОЗДУХА DEX-P-220-1-50-3 | |
| Маркировка взрывозащиты | 1ExdIICT1Gb Х |
| Материал нагревательных элементов |
Нержавеющая сталь 12Х18Н10Т |
| Материал изготовления фланца | Нержавеющая сталь 12Х18Н10Т |
|
Фланец |
100-6-11-1-В-12Х18Н10Т-IV |
| Рабочее давление | атмосферное |
| Мощность | 3000Вт |
| Степень защиты | IP 66 |
| Напряжение питания | 220В, 1Ф, 50Гц |
|
Вид установки |
горизонтально |
| Соответствие стандартам | ТР ТС012/2011, ТР ТС 010/2011 |
| Климатическое исполнение | УХЛ1 |
| Температура окружающей среды | минус 60°С ….плюс 60°С |
