По заказу Российского изготовителя систем газодинамических уплотнении, нашей компанией спроектирован и изготовлен взрывозащищенный нагреватель уплотнительного газа (природный газа). Нагреваемый газ поступает во входной патрубок, нагревается за счет косвенного нагрева и через выходной патрубок поступает далее по технологической цепочке.
В электронагревателе косвенного нагрева промежуточным теплоносителем является алюминий, в результате чего нагреваемая среда на прямую не имеет контакта с нагревательными элементами.
Благодаря промежуточному теплоносителю нет контакта с нагревательными элементами, тем самым ТЭНЫ имеют всегда теплосъем!!!!

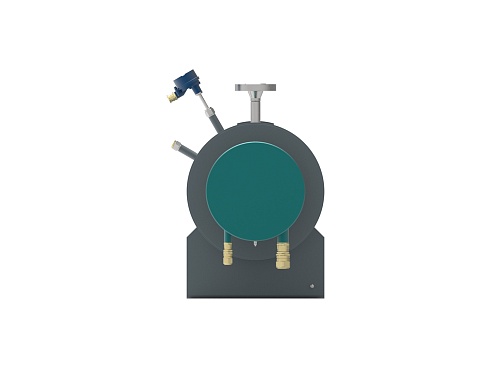

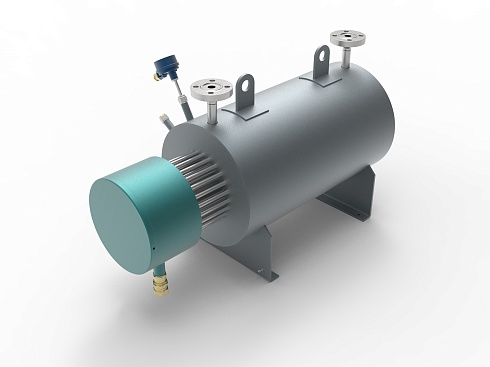

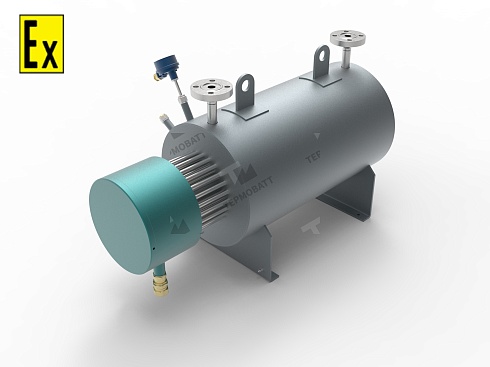

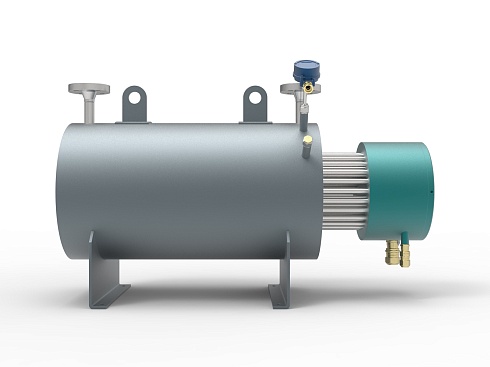

Конструкция нагревателя с промежуточным теплоносителем DEX-AL-380-3-50-40

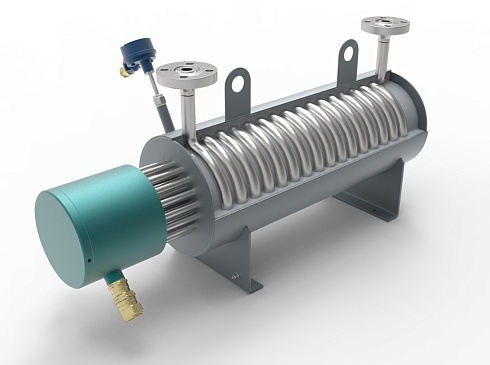

Проточный электронагреватель косвенного нагрева состоит из греющей связки U – образных ТЭНов на глухом фланце, промежуточного теплоносителя /алюминиевый сплав и змеевика с входным и выходным, патрубком. Нагреваемый газ движется по змеевику, который расположен соосно связке нагревательных элементов. Все свободное пространство между нагревательными элементами и змеевиком залито алюминием, снаружи нагреватель покрыт слоем теплоизоляции и окожушкой из нержавеющей стали.
| Параметр | Значение |
| Подключение | 380 В (3 фазы, Δ, 50 Гц + PE) |
| Режим | Нормальный |
| Нагреваемая среда | Метан |
| Рабочее давление | 99 Бар |
| Температура вход | +60°C |
| Температура выход | +100°C |
| Окружающая температура | +5/+60°C |
| Расчетный расход | 1200 нм3/ч |
| Маркировка взрывозащиты | 1ExdIICT3Gb Х |
| Материал нагревательных элементов | 12Х18Н10Т |
| Промежуточный теплоноситель | Аллюминиевый сплав |
| Змеевик | 32*3, 12Х18Н10Т |
| Мощность | 40000Вт |
| Степень защиты | IP 66 |
| Вид установки | горизонтально / вертикально |
| Соответствие стандартам | ТР ТС012/2011, ТР ТС 032/2013 |
| Климатическое исполнение | УХЛ1 |
