По заказу компании АО «Транснефть – Верхняя Волга» нашей компанией сконструирована и изготовлена серия взрывозащищенных электронагревателей масла DEX–F-220-1-50-6 мощностью 6кВт. Данные электронагреватели изготовлены для работы в составе индивидуальной маслоустановки предназначенной для подготовки (подогрева и охлаждения), подачи смазочного масла в подшипники магистрального насосного агрегата.

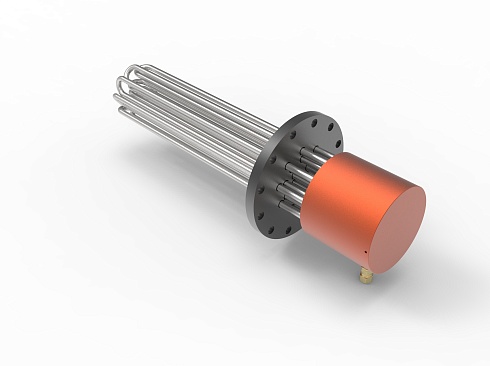

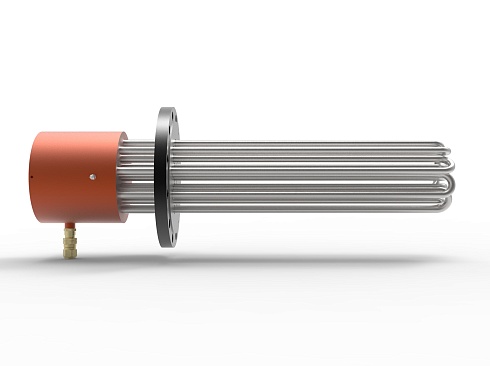

Конструкция DEX–F-220-1-50-6
В конструкции данного нагревателя используются U-образные нагревательные элементы, которые приварены к фланцевой заглушке по размера ГОСТ33259-2013 сваркой методом TIG. Электрические контакты нагревательных элементов выведены во взрывозащищенную клеммную коробку в которой размещены как клеммные зажимы так и элементы управления - электромеханические термостаты. В защитных гильзах (термокарманах) размещаются датчики температуры нагревательных элементов.
На боковой поверхности коробки расположен кабельный ввод , под бронированный кабель, через который подводится силовой кабель.
| ФЛАНЦЕВЫЙ НАГРЕВАТЕЛЬ МАСЛА DEX-P-220-1-50-6 | |
| Маркировка взрывозащиты | 1ExdIICT3Gb Х |
| Материал нагревательных элементов | 12Х18Н10Т |
| Материал изготовления фланца | 12Х18Н10Т |
| Фланец | 200-16-11-1-В-12Х18Н10Т - IV |
| Рабочее давление | до 1.1 МПа |
| Мощность | 6 кВт |
| Степень защиты | IP66 |
| Напряжение питания | 220В, 1Ф, 50Гц |
| Вид установки | Горизонтально |
| Соответствие стандартам | ТР ТС012/2011, ТР ТС 010/2011 |
| Климатическое исполнение | УХЛ1 |
| Температура окружающей среды | минус 60°С ….плюс 60°С |
При размещении заявки на фланцевый нагреватель возможна дополнительная комплектация изделия следующим оборудованием:
- Ответный фланец,
-
Взрывозащищенный / общепромышленный контакторный шкаф управления,
-
Взрывозащищенная аварийная грибовидная кнопка для отключения нагревателя.
