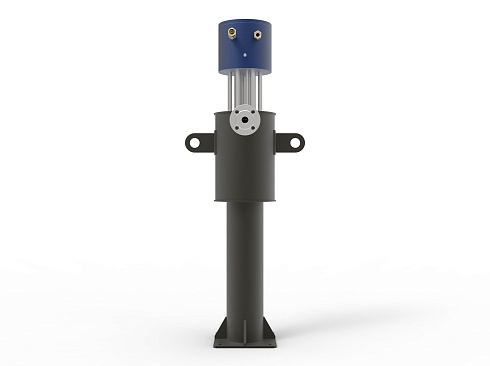

Взрывозащищенный циркуляционный нагреватель уплотнительного газа DEX-AL-380-3-50-3

Взрывозащищенный циркуляционный нагреватель уплотнительного газа DEX-AL-380-3-50-3 мощностью 3 кВт.

      Уплотнительный газ (азот), при давлении 0,8 МПа и температуре минус 47°С, поступает во входной патрубок ДУ25 EN 1092-1/11/B1/DN25/PN16, нагревается за счет косвенного нагрева и через выходной патрубок поступает далее по стоике СГДУ в уплотнение компрессора. В электронагревателе косвенного нагрева промежуточным теплоносителем является алюминий, в результате чего нагреваемая среда не имеет прямого контакта с нагревательными элементами.

Данные циркуляционные электронагреватели косвенного нагрева прекрасно зарекомендовали себя в системах с маленьким расходом газа. Проточной частью нагревателя является змеевик ДУ25, на который не распространяются требования ТР ТС 032/2013" О безопасности оборудования, работающего под избыточным давлением "

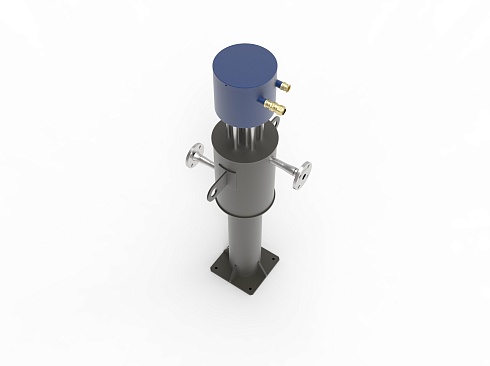

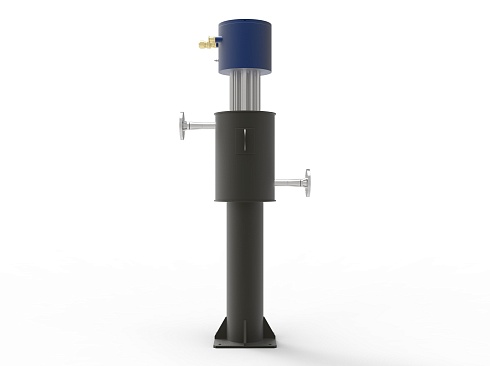

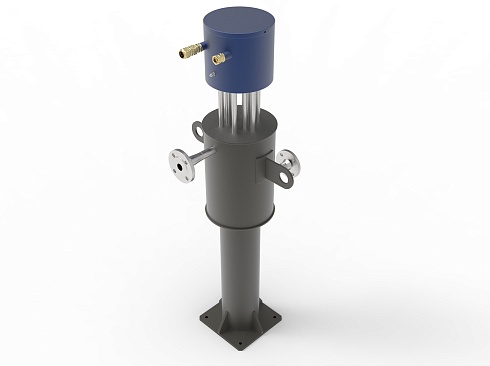

Конструкция циркуляционного нагревателя DEX-AL-380-3-50-3

         Циркуляционный электронагреватель косвенного нагрева состоит из греющей связки U – образных ТЭНов, промежуточного теплоносителя (алюминиевый сплав) и змеевика с входным и выходным фланцем ДУ25. Уплотнительный газ движется по змеевику, который расположен соосно связке нагревательных элементов. Все свободное пространство между нагревательными элементами и змеевиком залито алюминием, снаружи нагреватель покрыт слоем теплоизоляции и окожушкой из нержавеющей стали.
